MilitaryRussia.Ru — отечественная военная техника (после 1945г.) | Статьи

3К96 Редут / 3К96-2 Полимент-Редут

ДАННЫЕ НА 2017 г. (стандартное пополнение)
Комплекс 3К96 "Редут" /3К96-2 "Полимент-Редут", ракеты 9М96, 9М96Д, 9М100


Зенитная ракетная система с пусковыми установками вертикального пуска. Первая информация о новом ЗРК с установками вертикального пуска появилась после закладки в 1997 г. нового СРК "Новик" пр.12441 "Гром" на ССЗ "Янтарь" (г.Калининград). Было предположение, что это "облегченный" вариант ЗРК  "Риф-Форт". Технический проект СКР пр.12441 утвержден  в 1994 г., исходя из чего можно сделать вывод о том, что по состоянию на 1994 г. разработка ЗРК "Полимент" уже велась как минимум в стадии эскизного проекта. Разработка комплекса ведется ГСКБ концерна ПВО "Алмаз-Антей". По своим возможностям и частично по составу ЗРК максимально унифицирован с ЗРК ПВО "Витязь".

В 2009 г. завершен первый этап комплексных предварительных испытаний изделий в рамках ОКР "Полимент-Редут-Р" (концерн ПВО "Алмаз-Антей", ист. - Годовой отчет за 2009 г.). В 2010 г. концерном ПВО "Алмаз-Антей" продолжаются испытания составных частей ЗРАС "Полимент-Редут", ведутся наземные испытания ракеты 9М96 и изготовление образцов ракет 9М96Д и 9М100 (ист. - Годовой отчет за 2010 г.).

В 2011 г. концерном ПВО "Алмаз-Антей" на первый серийный корвет пр.20380 ("Сообразительный", зав.№1002) поставлен опытный образец ЗРК «Редут», начаты совместные летные испытания корабельной системы управления и ракет 9М96, завершены предварительные испытания основных составных частей ЗРАС «Полимент-Редут», его элементы поставлены на головной фрегат  пр.22350 "Адмирал флота Советского Союза Горшков". Изготовлена опытная партия ракет.9М96Д, начаты автономные летные испытания в условиях наземного полигона, изготовлены и проведены предварительные испытания основных составных частей ракеты 9М100  (концерн ПВО "Алмаз-Антей", ист. - Годовой отчет 2011 г.). В 2012 г. завершена стендовая отработка бортового оборудования ракет 9М96Д и 9М100, проведены первые наземные натурные полигонные испытания ракет (ист. - Годовой отчет "Алмаз-Антей" 2012 г.).

14.05.2012 г. СМИ сообщили о том, что комплекс выходит на завершающий этап испытаний  - пуски со штатного носителя первого серийного корвета пр.20380 в море - и до конца 2012 г. испытаний комплекса планируется завершить. Фактически в 2012 г. были начаты совместные летные испытания ЗРК "Редут" на корвете пр.20380 (ист. - Годовой отчет "Алмаз-Антей" 2012 г.). На брифинге генерального директора концерна ПВО "Алмаз-Антей" Владислава Меньщикова, который состоялся в ходе авиасалона МАКС-2013, было сообщено, что испытания ЗРК были прерваны в 2012 г. из-за пожара на корвете "Сообразительный" пр.20380. В 2013 г. корабль после ремонта прибыл для возобновления испытаний ЗРК. На головном фрегате пр.22350 "Адмирал Горшков" испытания ЗРК начнутся не ранее 2014 г. по готовности корабля. Комплект ракет 9М96, 9М96Д и 9М100 для испытаний с кораблей готов (источник).

В 2013 г. на головной фрегат пр.22350 "Адмирал Горшков" поставлен опытный образец ЗРК 3К96-2, а так же завершены дополнительные наземные испытания ракеты 9М96 (ист. - Годовой отчет концерна ПВО "Алмаз-Антей" за 2013 г.).

2 июня 2014 г. СМИ сообщили, что 30 мая 2014 г. корвет "Сообразительный" пр.20380 Балтийского флота успешно отразил атаку крылатой ракеты-мишени, которая была запущена с ракетного катера Р-257 с применением ЗРК "Редут". Цель была уничтожена. Судя по всему, это первое успешное применение ЗРК "Редут" с боевого корабля.


Пуск ракеты ЗРК "Редут" во время испытаний 30 мая 2014 г., корвет "Сообразительный" пр.20380 (кадр видео, источник).
Автор: DIMMI Создан: 17.01.2009 01:28:16 Комментариев: 62 Читать всю статью

Панцирь-М / Палица

ДАННЫЕ НА 2012 г. (в работе)
Комплекс "Панцирь-М" / "Палица"
Комплекс "Панцирь-МЭ" / "Панцирь-МЕ"

Зенитный ракетно-артиллерийский комплекс. Разработан КБ приборостроения (далее - КБП, г.Тула), главный конструктор, вероятно, Александр Рыбас. ЗРАК "Палица" создается с использованием ракетной и электронной составляющих ЗРПК "Панцирь-С1". ЗРАК предназначен для вооружения кораблей класса от корвета до крейсера. По неподтвержденным данным с 2010 г. ведутся работы по созданию прототипа. По состоянию на 2011 г. разработка комплекса ведется для ВМФ России. На морском салоне МВМС-2011 в Санкт-Петербурге показана модель комплекса "Панцирь-МЭ", которая представляет из себя модель ЗРАК "Кортик-М" с элементами РЛ-оборудования ЗРАК "Панцирь-С1". По умолчанию указаны ТТХ экспортной модификации ЗРАК.






Модель ЗРАК "Панцирь-МЭ" на выставке МВСМ-2011, г.Санкт-Петербург (фото - muxel, http://bmpd.livejournal.com).
Автор: DIMMI Создан: 21.06.2012 13:23:13 Комментариев: 1 Читать всю статью

Комплекс 3М89 Палаш / Пальма

ДАННЫЕ НА 2010 г. (стандартное пополнение)
Комплекс 3М89 "Палаш", боевой модуль 3Р89 / А-289, ракета 9М337 "Сосна-Р"
Комплекс 3М89Э "Пальма"

Зенитный ракетно-артиллерийский  комплекс.  Разрабатывался как минимум начиная с 1994 г. ЦНИИ "Точмаш" (КБ точного машиностроения им. Нудельмана). Комплекс разрабатывался в качестве более легкой модульной замены ЗРАК "Кортик". Конкурирующий проект - ЗРАК "Кортик-М" / "Кортик-МО" разработки КБП. Комплекс представляет из себя аналог ЗРАК "Кортик" с двумя шестиствольными автоматами АО-18 и должен нести 2 пакета по 4 ЗУР в ТПК. По данным 1997 г. НИОКР перспективного ЗРАК "Пальма" КБ "Точмаш" ведет совместно с КБ "Аметист". Производство предполагается разместить на АО "Туламашзавод". Полигонные испытания ЗРАК "Палаш" проводились до осени 2005 г. на Феодосийском полигоне, объект 30 (Феодосия, Крым). По их завершении боевой модуль А-289 ЗРАК перевезен на СРЗ №13 в Севастополь, где установлен для проведения испытаний на ракетном катере Р-60. Испытания продолжались до 2007 г. В декабре 2007 г. ЗРАК "Палаш" принят на вооружение ВМФ России для опытной эксплуатации. В связи с невыполнением разработчиком части требований ТТЗ с большой вероятностью на вооружение будет принят комплекс "Кортик-М".

В состав установки 3С89 боевого модуля 3Р89 входят 2 шестиствольных 30 мм автомата АО-18КД с увеличенной начальной скоростью снаряда (вероятно, за счет снижения массы снаряда) и 2 блока по 4 ТПК ракет "Сосна-Р" 9М337. В состав максимальной комплектации комплекса "Пальма" (экспортный вариант) по проекту входит 4 боевых модуля, РЛС кругового обзора и целеуказания, система гиростабилизации. По данным 2010 г., ЗУР 9М337 в составе ЗРАК "Палаш" не испытывались - доработка ЗРАК под ЗУР предполагалась в рамках работ по ЗРАК "Пальма" под инозаказчика. ЗУР на фотографиях - либо фотомонтаж либо макеты. ЗРАК "Пальма" - экспортное название ЗРАК "Палаш". По умолчанию данные ЗРАК "Палаш".

Особая благодарность "Warman" (http://tsushima.su/forums/) за помощь в работе над материалом и Allocer за графические работы.


Боевой модуль 3Р89 ЗРАК "Палаш" с боекомплектом и ЗУР 9М337 (3D-модель, автор - Allocer, http://allocer.nxt.ru/models/military/palash/palash.htm).

Автор: DIMMI Создан: 17.01.2009 01:49:04 Комментариев: 94 Читать всю статью

SA-NX-?

ДАННЫЕ НА 2012 г. (требуется пополение)
SA-NX-?

Зенитный ракетный комплекс для применения с подводных лодок из подводного положения. По западным данным по состоянию на 1987 г. в СССР велась разработка подобного ЗРК. Дальнейшая судьба разработки уже по состоянию на 1997 г. неизвестна. Так же до сих пор нет подтверждения существованию такого рода разработки.

Автор: DIMMI Создан: 17.01.2009 02:07:14 Комментариев: 4 Читать всю статью

Комплекс М-22 Ураган - SA-N-7 GADFLY

ДАННЫЕ за 1997 г. (требуется пополнение)
Комплекс М-22 "Ураган" / "Штиль", ракеты 9М38 / 9М38М1 - SA-N-7 GADFLY

Корабельный ЗРК - аналог сухопутного ЗРК SA-11 "Бук". Разработчик комплекса - ГНПО "Альтаир", разработка ракеты - МКБ "Факел", производство  комплекса - Ульяновский механический завод, производство ракет - Долгопрудненское НПП.  Опытный образец "Ураган"  испытывался  совместно  с  РЛС-комплексом "Фрегат" в 1974-76 г.г.  на БПК "Проворный" (пр.61Э) - три ЗРК. Принят на вооружение до 1987 г. Размещается на кораблях водоизмещением 1500 т и более.  Имеет модульную структуру.  Работает с корабельными трехкоординатмыми РЛС  кругового обзора  (цифровая или аналоговая вторичная информация) или с первичной информацией РЛС.  Может  дополнительно  иметь  в  своем  составе встроенные  телевизионно-оптиче ские визиры с заказанным числом каналов.  Высокая степень автоматизации. Имеет  8  типов  комплектности (см.табл.).

ЗРК "Ураган" и пост управления на эсминце пр.956 (Военный парад, 1998 г.)

Автор: DIMMI Создан: 17.01.2009 02:43:44 Комментариев: 5 Читать всю статью

Комплекс М-1 Волна (SA-N-1 GOA)

ДАННЫЕ НА 2009 г. (стандартное пополнение)
Комплекс М-1 "Волна", ракета 4К90 / В-600 - SA-N-1A GOA
Комплекс М-1М "Волна-М", ракета 4К91 / В-601 -  SA-N-1B GOA

Морское исполнение ЗРК С-125 (SA-3). Разработка комплекса начата по постановлению СМ СССР №1149-592 от 17 августа 1956 г. (о начале работ над кораблями проектов 61 и 63) и №1190-610 от 25 августа 1956 г. (о начале работ над кораблями проектов 58 и 61). По другим данным работа над ЗРК ВМФ на базе С-125 началась в 1955-марте1956 г.г. в инициативном порядке. Ракета В-600 разработана в ОКБ-2 "Факел" при заводе №293 (г.Химки, Московской области) под руководством П.Д.Грушина, комплекс разрабатывался в НИИ-10 Госкомитета по радиоэлектронике под  руководством И.Игнатьева (позже переименовано в НИИ "Альтаир"). Испытания полигонного опытного стенда ЗИФ-ИР-92 (завод №7) - март-сентябрь 1959 г. (бросковые пуски ракет В-600 без контура управления).


Зенитная ракета В-600 комплекса М-1 "Волна" - SA-N-1A GOA в полете, 26.10.1983 г. (автор фото - PH2 D. Beech, http://www.defenseimagery.mil).

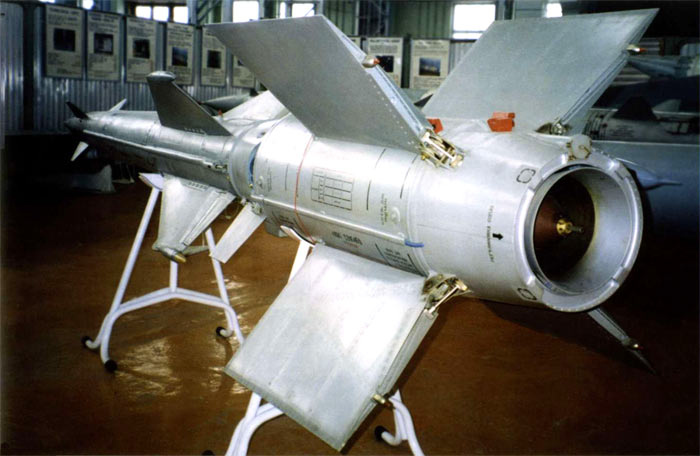

Ракета 4К91 / В-601 комплекса М-1М "Волна-М" / SA-N-1B GOA в музее МКБ "Факел" (Коровин В., Ракеты "Факела". М., МКБ "Факел", 2003 г.).
Автор: DIMMI Создан: 17.01.2009 04:31:54 Комментариев: 1 Читать всю статью

Комплекс 3М87 Кортик / Каштан (SA-N-11 GRISON)

ДАННЫЕ НА 2010 г. (стандартное пополнение)
Комплекс 3М87 "Кортик" / "Каштан", ракета 9М311 - CADS-N-1A (комплекс) SA-N-11 GRISON (ракеты)
Комплекс 3М87-1 "Кортик-М" / "Каштан-М", ракета 9М311М, 9М311-1 - CADS-N-1B / SA-N-11 GRISON


Зенитный ракетно-артиллерийский комплекс (ЗРАК) ВМФ. НИОКР ЗРАК "Кортик" начаты в конце 1970-х годов в КБ Приборостроения под руководством А.Г.Шипунова. Прототип "Кортика" установлен на МРК пр.1241.7 "Молния" (борт. № 952) в 1983 г. Испытывался на Черном море. Принят на вооружение в 1989 г. Первое упоминание в западной прессе относится к 1990-91 г.г. Производство велось на Тульском машиностроительном заводе №535. Основная задача - защита от низколетящих КР,  УАБ и других воздушных целей кораблей с водоизмещением от 400-500 тонн. В состав комплекса входит модуль управления (РЛС обнаружения и цифровая система управления) и от одного до шести боевых модуля 3С87. В состав боевого модуля  входят 2 шестиствольных 30 мм автоматических пушки (тип автомата АО-18 / 6К30ГШ / ГШ-6-30К повышенной надежности, патрон - АО-18) и 2 х 4 пакеты ЗУР 9М311 в ТПК. По ЗУР аналог наземного комплекса "Тунгуска" и/или "Панцирь". ЗРАК "Каштан" по сообщениям СМИ является экспортным вариантом ЗРАК "Кортик". По умолчанию данные ЗРАК "Кортик".


Боевой модуль 3С87 ЗРАК 3М87 "Кортик" (Kashtan - air defence gun/missile system (буклет). Рособоронэкспорт. 2000-е годы).


Боевой модуль 3С87-1 (?) ЗРАК 3М87-1 "Кортик-М" на СКР "Стерегущий" пр. 20380, г.Санкт-Петербург, День ВМФ, 23.07.2009 г. (фото - Дмитрий Шипуля, http://military.tomsk.ru/forum).


Пара боевых модулей 3С87 ЗРАК 3М87 "Кортик" на ТАКР "Адмирал флота Советского Союза Кузнецов" пр.11435, фото вероятно 2010 г. (http://china-defense.blogspot.com).

Автор: DIMMI Создан: 17.01.2009 02:03:02 Комментариев: 14 Читать всю статью

Комплекс М-11

ДАННЫЕ НА 2011 г. (стандартное пополнение)
Комплекс М-11 "Шторм" / "Шквал", ракета В-611 / 4К60 - SA-N-3 GOBLET
Комплекс "Шторм-М"
Комплекс "Шторм-Н", ракета В-611М / 4К65

Универсальный ЗРК ВМФ (может применяться и по надводным радиоконтрастным целям). Комплекс разрабатывался НИИ-10 ГКРЭ (гл.конструктор Г.Н.Волгин) по постановлению СМ СССР № 846-382 от 25.07.1959 г. НИОКР пусковых установок - ЦКБ-34. Ракеты - ОКБ-2 под руководством П.Д.Грушина (позже переименовано в МКБ "Факел"). ЗРК М-11 с ПУ СМ-102 изначально разрабатывался для кораблей пр.1126 (работы по проекту прекращены постановлением СМ СССР № 565-236 от 21.06.1961 г.). НИОКР ЗРК для крейсеров пр.1123 возобновлены 27.07.1961 г. В апреле 1962 г. НИИ-10 завершил эскизный проект ЗРК (выявлена невозможность построения системы управления ЗРК на базе комплекса М-1 из-за требования универсальности, помехозащищенности и дальности действия). В мае 1962 г. после окончания эскизного проекта 0КБ-2 принципиально изменило аэродинамическую схему и габариты ракеты В-611, что потребовало полной переработки ПУ СМ-136 и системы управления. Новый эскизный проект утвержден в 1963 г. В сентябре-октябре 1967 г. промышленностью сданы два серийных ЗРК на крейсер "Москва" пр.1123 (головной корабль). ЗРК принят на вооружение в 1969 г.

Пуск ракеты ЗРК М-11 "Шторм"
Автор: DIMMI Создан: 17.01.2009 04:09:27 Комментариев: 4 Читать всю статью

Комплекс М-3

Комплекс М-3, ракета В-800

ЗРК ВМФ. Проектировался в ОКБ-2 (главный конструктор П.Д.Грушин, ныне - МКБ "Факел") с 1955 г. Производство опытных образцов велось на машиностроительном завод №293 (г.Химки).  Разработка и испытания комплекса прекращены в 1957 г. Наработки по комлексу М-3 были использованы при проектировании ЗРК дальнего действия М-31 ВМФ.

Крейсер пр.64 с ЗРК М-3 (Широкорад А.Б., Оружие отечественного флота.
1945-2000. Минск, Харвест, 2001 г.)
Автор: DIMMI Создан: 17.01.2009 04:13:49 Комментариев: 1 Читать всю статью

Комплекс М-31

Комплекс М-31

ЗРК ВМФ. Проектировался в ОКБ-2 (главный конструктор П.Д.Грушин, ныне - МКБ "Факел") по постановлению СМ СССР №846-382 от 25 июля 1959 г. для вооружения кораблей пр.1126. Комплекс создавался на базе и с использованием наработок комплеса М-3. В работе по комплексу кроме ОКБ-2 участвовали так же НИИ-20, НИИ-6, НИИ-48, НИИ-130, НИИ-504 и ОКБ-8. Разработка комплекса прекращена по постановлению СМ СССР №565-236 от 21 июня 1961 г. вместе с разработкой носителя.

Наведение - видимо радиокомандное
Автор: DIMMI Создан: 22.03.2009 01:58:49 Комментариев: 1 Читать всю статью

Комплекс М-2 "Волхов-М" (SA-N-2 GUIDELINE)

Комплекс М-2 "Волхов-М", ракета В-753 - SA-N-2 GUIDELINE
Комплекс М-2бис, ракета В-755

Морское исполнение сухопутного ЗРК С-75 (SA-2). Доработку комплекса С-75 под ВМФ осуществляли НИИ-1 совместно с НИИ-49. НИОКР начаты в 1956 г. для вооружения крейсеров пр.70. Позже ЗРК планировалось использовать на разных проектов крейсеров (не реализовано). Установка первого ЗРК (и единственного) на корабль осуществлялась в ходе реконструкция крейсера "Дзержинский пр.68бис в пр.70Э на заводе "Севморзавод" в Севастополе с 15 октября 1957 г. по 24 декабря 1958 г. Пуски ракет начались в феврале 1958 г. Первый пуск ракет оказался удачным - сбит беспилотный самолет-мишень Ил-28 на высоте 10000 м. ЗРК прошел испытания и принят на вооружение крейсера пр.70Э (24 декабря 1958 г. или 1961 г. ??). По умолчанию данные ракет В-753.

Общий вид ПУ ЗРК М-2 (реконструкция)
Автор: DIMMI Создан: 17.01.2009 04:21:49 Комментариев: 1 Читать всю статью

Комплекс "Клинок" (SA-N-9)

Комплекс "Клинок", ракета 9м330 или 9м331 - SA-N-9
Комплекс "Кинжал", ракета 9м330-2

Корабельный ЗРК. Ракета используется та же что и в сухопутном ЗРК "Тор". Комплекс разработан в ГНПО "Альтаир", КБ машиностроительного завода N293 (г.Химки) под руководством  С.А.Фадеева.  Ракета разработана  в ОКБ-2  под руководством П.Д.Грушина (ныне - МКБ "Факел").  НИОКР - с 1975 г.  Принят на вооружение в 1986  г.  Комплекс  имеет  модульную конструкцию и может устанавливаться на кораблях водоизмещением 800 тонн и более.  Название "Кинжал" впервые упомянуто в 1995 г. - ЗРК на тяжелом авианесущем крейсере "Адмирал Кузнецов" (12 ПУ по 8 ЗУР,  боезапас 192 ракеты).

Пуск ракеты и антенный пост РЛС ЗРК "Клинок" (Военный парад)
Автор: DIMMI Создан: 17.01.2009 02:20:21 Комментариев: 5 Читать всю статью

Комплекс 4к33 "Оса-М" (SA-N-4 GECKO)

Комплекс 4к33 "Оса-М", ракета 9м33 - SA-N-4 GECKO
В западной прессе встречается название комплекса П-20/П-21

Создан на  базе сухопутного ЗРК "Оса" SA-8.  Разработан в НПО "Антей" под руководством В.Ефремова - НИОКР начаты по постановлению СМ СССР  от 27.10.1960 г. . Ракета разработана в МКБ "Факел". Принят на вооружение в 1969-1971 г.г. Ракета отличается от ракеты ЗРК SA-8. Производство пусковых установок (

ЗРК "Оса-М" на атомном крейсере пр.1144 "Киров" (Военный парад, 1998 г.)

Автор: DIMMI Создан: 17.01.2009 04:02:36 Комментариев: 4 Читать всю статью

SA-N-8

Комплекс "Стрела-3" 9к34, ракета 9м36 - SA-N-8 GREMLIN

ПЗРК. Первое упоминание в зарубежной прессе SA-N-8 относится к 1987 г.  Известен так же вариант комплекса 9к36-1.

Базирование:
Автор: DIMMI Создан: 17.01.2009 02:23:39 Комментариев: 1 Читать всю статью

Источники (Ракеты "земля-воздух" ВМФ)

Общие источники по разделу:

Воевода С.С., архив, 1992 г.
Долгих А.,   "Клинок"   ; ; устремленный  в  небо.  //  Красная  звезда. 22.01.1993.
Ильин В.,  Военно-Морской Флот России на пороге XXI века. // Техника и оружие. N 2 / 1997 г.
Липатов М.,  Многоканальный зенитный ракетно-артиллерийс кий комплекс "Клинок". // Военный парад. N 4 / 1997 г.
Автор: DIMMI Создан: 17.01.2009 04:38:02 Комментариев: 1 Читать всю статью

Комплекс С-300Ф "Риф" (SA-N-6 GRUMBLE)

Комплекс С-300Ф "Риф", ракеты 5в55 и 48н6е - SA-N-6 GRUMBLE
Комплекс "Форт"

Корабельное ис полнение ЗРК С-300ПМУ-1. Разработан в НПО "Алмаз" под руководством Б.Бункина.  Принят на вооружение в 1977-78 г.г. Ракета создана в  МКБ  "Факел".  Название  "Форт" впервые появилось в прессе в 1996 г.

Наведение - по  лучу РЛС + АРЛС ГСН на конечном этапе,  РЛС системы наведе ния - TOP DOME(фазированная антенная решетка);

Пусковая установка - вертикального пуска барабанного типа (по 6 ракет в ТПУ); ЗРК "Форт" - аналогично,  но по 8  ракет (по крайней мере, на атомном крейсере "Петр Великий").

Базирование:
Авианесущий крейсер "Адмирал Горшков" ("Баку",  боекомплект  32 ЗУР);
Атомные ракетные крейсера пр.1144 типа "Киров" (2 комплекса, 2 х 6 ТПУ, 4 корабля);
Ракетный крейсер  типа "Слава" (по 8 ТПУ на ЗРК,  боекомплект корабля - 64 ЗУР);
Опытовый БПК "Азов" пр.1134Б типа KARA - 1  ПУ  (построен  в  1 экз.) - испытания ЗРК на Черном море;
Автор: DIMMI Создан: 17.01.2009 03:44:31 Комментариев: 3 Читать всю статью

SA-N-5 (ПЗРК "Стрела")

SA-N-5 (ПЗРК "Стрела")

Счетвереная ПУ ПЗРК типа "Стрела-2" / "Стрела-3".  Принята на вооружение  до  1980г.  ПЗРК создан  под руководством Непобедимого и Шавырина. Данные приводятся по ПЗРК "Стрела-2".

Расчет - 1 чел

Наведение - ИК ГСН (следящий координатор цели и автопилот)

Пусковая установка - по 4 ЗУР - МТУ-4С и МТУ-4УС (УС - со световодами выводящими  информацию о целях на табло оператора);
Автор: DIMMI Создан: 17.01.2009 03:53:52 Комментариев: 1 Читать всю статью
