140 мм ПУ ПК-2 / ЗИФ-121 Терция (КЛ-102)

Автор: DIMMI
Создана: 07.03.2009 20:51:03
Изменена: 13.08.2013 12:42:50
Комментариев: 0
Категории: ВОДА / Артиллерия ВМФ / РСЗО ВМФ / 140-мм ПУ ПК-2 / ЗИФ-121 Терция (КЛ-102) /

ДАННЫЕ НА 2013 г. (стандартное пополнение)
Комплекс ПК-2 / КЛ-102, пусковая установка ЗИФ-121 / РУПП-140, система управления "Терция"
Комплекс ПК-2М, пусковая установка ЗИФ-121-02, система управления "Смета"


140 мм пусковая установка комплекса постановки помех. Разработка начата по постановлению СМ СССР №832-372 от 21 июля 1959 г. в ОКБ-43 (индекс КБ - КЛ-102). В январе 1961 г. проект КЛ-102 передан в ЦКБ-34. Опытный образец установки выполнен заводом №7 и 18 мая 1962 г. отправлен на заводские испытания. Эскизно-технический проект готов к июню 1962 г. Из-за задержек с доработкой системы 20 ноября 1963 г. проект передан в ЦКБ-7 (ПО "Арсенал") с переименованием установки в ЗИФ-121 (ЗИФ - наименование проектов ЦКБ-7). Заводские испытания завершены в январе 1964 г. Государственные полигонные испытания проводились с 20 октября 1964 г. по 27 декабря 1965 г. Корабельные испытания велись на противолодочном крейсере пр.1123 "Москва" с 1 августа по 30 октября 1967 г. Одновременно корабельные испытания проходили на ракетном крейсере пр.1134 "Адмирал Зозуля". Система постановки помех под наименованем ПК-2 принята на вооружение в 1969 г.


Стрельбу ведет установка ЗИФ-121 комплекса ПК-2 авианосца Vikramaditya пр.11430, фото - 2012-2013 г.г. (http://www.militaryphotos.net).


ПУ ЗИФ-121 комплекса ПК-2 на БПК "Вице-адмирал Кулаков" пр.1155, Северный флот ВМФ России, г.Североморск, 29 марта 2011 г. (фото - Дениса Мокрушина, http://twower.livejournal.com/520535.html).


ПУ ЗИФ-121 комплекса ПК-2 на ракетном крейсера "Москва" пр.1164, Черноморский флот ВМФ России, г.Севастополь, 21 июля 2011 г. (фото - Дениса Мокрушина, http://twower.livejournal.com/623265.html).


Наведение - система управления стрельбой "Терция" выдавала необходимые параметры на приводы ПУ и для взведения дистанционных трубок снарядов в автоматическом режиме.

Пусковая установка - турельного типа двухствольная с подпалубным отделением, электрические приводы  горизонтального и вертикального наведения разработаны ЦНИИ-173 ((дистанционный электронно-следящий привод ЭСП-ЗИФ-121, начало НИОКР 25 января 1960 г.). Снаряжание стволов установки производилось автоматически цепным досылателем из подпалубных турникетов, которые пополнялись вручную расчетом установки (командир и два заряжающих). При заряжании стволы автоматически приводились в вертикальное положение, заряжание происходило при любом горизонтальном угле наведения установки. Установка параметров дистанционных трубок снарядов обеспечивалась дистанционным электронно-следящим приводом автоматического установщика трубок ЭСП-АУТ. Есть механизм выброса неисправных снарядов. Автоматические системы парные - для каждого ствола.
Боекомплект - 100-200 выстр.




ПУ ЗИФ-121 комплекса ПК-2 на БПК "Вице-адмирал Кулаков" пр.1155, Северный флот ВМФ России, г.Североморск, 29 марта 2011 г. (фото - Дениса Мокрушина, http://twower.livejournal.com/520535.html).

ТТХ комплекса:
Расчет ПУ - 3 чел

Калибр стволов - 140 мм
Расстояние между осями стволов - 350 мм
Высота линии огня при горизонтальном положении стволов (от палубы) - 730 мм
Радиус обметания по стволам - 867 мм
Диаметр шарового основания по центрам шаров - 1162 мм
Диматер подпалубной части установки - 1130 мм
Углы наведения по вертикали - от -12 до +64 град.
Углы наведения по горизонтали - +-170 град.
Скорость наведения по вертикали - 30 град/с
Скорость наведения по горизонтали - 40 град/с
Масса установки - 3600 кг
Масса электрооборудования и ЭСП-ЗИФ-121 - 650 кг

Дальность действия - до 6000 м
Высота постановки ложных целей - до 1000 м
Скорострельность - 15 залпов в минуту (30 выстр/мин)

Боеприпасы - снаряды постановки пассивных и тепловых помех.

- ТСП-41 - снаряд постановки пассивных радиолокационных помех с дистанционными трубками ТМР-44.
Длина - 1096-1102 мм
Масса - 41,12 кг
Скорость на срезе ствола ПУ - 32 м/с

- 140 мм комбинированный снаряд - на стадии разработки предполагалось создание комбинированного снаряда с дипольными отражателями и инфракарсными ловушками. НИОКР прекращены в 1962 г.

- ПТСТ-41 / АЗ-ПТСТ-41 - 140 мм поплавковый снаряд тепловых помех - разработка предлагалась, но не велась.

- ТСТ-41 / АЗ-ТСТ-41 - 140 мм тепловой снаряд-прототип - в 1963 г. изготавливалась опытная партия снарядов с тепловыми ловушками (горючими веществами).

- ТСП-47 / АЗ-ТСП-47 - снаряд-постановщик ложной радиолокационной цели. При разрыве образует дипольное поле близкое по ЭПР габаритам корабля видимое в частотах действия ГСН атакующих ПКР. Снаряд имеет несколько вариантов исполнения для максимального перекрытия частот работы ГСН ракет - как минимум варианты сняряжения ДС-2, ДС-3, ДС-7 и ДС-10.
Длина - 1105 мм
Масса - 36 кг
Масса снаряжения - 7,73 кг




Снаряды ТСП-47 боекомплекта установки ЗИФ-121 комплекса ПК-2 на ракетном крейсера "Москва" пр.1164, Черноморский флот ВМФ России, г.Севастополь, 21 июля 2011 г. (фото - Дениса Мокрушина, http://twower.livejournal.com/623265.html).

- ТСТ-47 / АЗ-ТСТ-47 - снаряд-постановщик тепловых помех, разрыв имитирует тепловой образ корабля в ИК-диапазоне.
Длина - 1105 мм
Масса - 37,7 кг
Масса снаряжения - 2,8 кг

- ТСТВ-47 , АЗ-ТСТВ-47- снаряд-постановщик поплавкового типа оптической аэрозольной завесы для ТВ и лазерных ГСН. Аэрозоль распыляет приводняющийся контейнер.
Длина - 1105 мм
Масса - 41,7 кг
Масса снаряжения - 2,15 кг

- ТСО-47 / АЗ-ТСО-47 - снаряд-постановщик помех оптического диапазона (? не подтверждено).

- ТСР-47 , АЗ-ТСР-47 - снаряд-постановщик помех в радиолокационном диапазоне. Принят на вооружение в 1991 г.

- Комбинированный снаряд 2000 - по состоянию на 2000 г. в Новосибирском институте прикладной физики разработан новый снаряд комбинированного действия для установок типа ЗИФ-121. Постановка помех оптическим, тепловым, телевизионным и  лазерным ГСН современных ракет. Кассетно-модульное снаряжение снаряда.


Модификации:
ПК-2 - базовая модель системы постановки помех;

ПК-2М - модернизированная модель системы постановки помех, используется пусковая установка ЗИФ-121-02, изменен состав оборудования системы управления. Используется, например, на ТАКР пр.11435

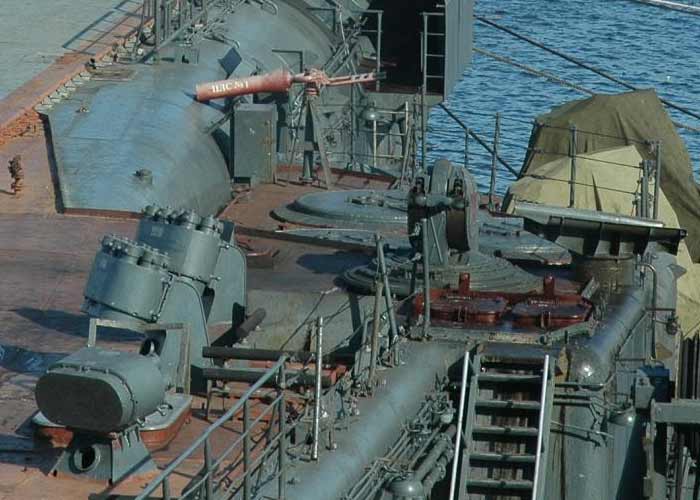

Три пусковые установки КТ-216 комплекса постановки помех ПК-10 «Смелый»  (слева) и пусковая установка ЗИФ-121-02 комплекса постановки помех помех ПК-2М (правее) на ТАКР "Адмирал Флота Советского Союза Кузнецов" пр.11435, Росляково, 27 апреля 2006 г. (фото из архива sam7, http://forums.airbase.ru).

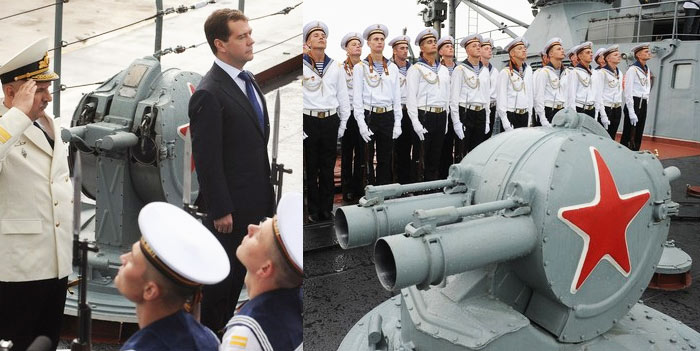

Пусковая установка системы постановки помех ЗИФ-121 на ракетном крейсере "Варяг" пр.1164. Фото сделано во время посещения крейсера Президентом России Дмитрием Медведевым в ноябре 2009 г. Слева вид тыльной части ПУ, справа - вид передней части (http://militaryphotos.net).


Схема установки ЗИФ-121 (Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.)


Применение:
- Противолодочные крейсера-вертолетоносцы  "Москва" и "Ленинград" пр.1123 (построено 2 шт), головной вошел в строй в 1967 г. По 2 ПУ на корабле.

- Тяжелые авианесущие крейсера пр.1143, пр.11435 (по 2 ПУ на корабле), комплекс ПК-2М.

- Ракетные крейсера (с 1977 г.) "Адмирал Зозуля" пр.1134 ("Беркут") типа KRESTA-I - построены 4 ракетных крейсера - "Адмирал Зозуля" (заложен 26.07.1964 г., спущен на воду 17.10.1965 г., 5.10.1967 г. принят в состав ВМФ), "Владивосток" (1968 г.), "Вице-адмирал Дрозд" (1968 г.) и "Севастополь" (1969 г.). Планировалось построить 10 кораблей. На корабле установлено 2 установки ЗИФ-121.

- Ракетные крейсера пр.1164 (2 ПУ на корабле).

- БПК пр.1155 (по 2 ПУ в носовой части корабля), комплекс ПК-2.

Статус: СССР (Россия)
- 2000 г. - состоит на вооружении (ПК-2, ПК-2М);
- 2010 г. - состоит на вооружении (ПК-2, ПК-2М);

Источники:
Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.
