Агрегаты комплекса Сармат

Автор: DIMMI
Создана: 27.02.2021 09:01:06
Изменена: 27.02.2021 17:25:53
Комментариев: 0
Категории: ЗЕМЛЯ / Баллистические ракеты земля-земля / Вспомогательная техника ракетных войск / Агрегаты комплекса Сармат /

ДАННЫЕ НА 2021 г. (стандартное пополнение)
15Т526 - транспортно-загрузочный агрегат (ТЗА)
15Т528 - транспортно-установочный агрегат переходника (ТУАП)
15Т554 - герметичный контейнер для длительного хранения и транспортировки специальных грузов
15Т555 - изотермический транспортировочно-стыковочный агрегат (ТСА)


В состав наземного оборудования ракетного комплекса 15П228 "Сармат" входят агрегаты нескольких типов:

15Т526 - транспортно-загрузочный агрегат (ТЗА) - предназначен для установки в шахтную пусковую установку ракеты 15А28 комплекса "Сармат"
15Т528 - транспортно-установочный агрегат переходника (ТУАП) - предназначен для установки ступени разведения ("переходника") на ракету в шахтной пусковой установке комплекса "Сармат"
15Т554 - герметичный контейнер для длительного хранения и транспортировки специальных грузов - предположительно, для верхних ступеней и головных частей МБР 15А28 в сборе
15Т555 - изотермический транспортировочно-стыковочный агрегат (ТСА) - предназначен для сборки и транспортировки боевой ступени или полезной нарузки МБР.

Агрегаты разработаны КБ "Мотор" ЦЭНКИ ГК "Роскосмос" в 2010-е годы.

Агрегаты впервые продемонстрированы публично:
15Т526 - в 2017 году в видео об испытаниях ГК "Роскосмос" (видео) и на выставке АРМИЯ-2017 (август 2017 г.)
15Т528 - выставка АРМИЯ-2017 (август 2017 г.)
15Т554 - выставка АРМИЯ-2019 (август 2019 г.)
15Т555 - выставка АРМИЯ-2018 (август 2018 г.)


Транспортно-загрузочный агрегат 15Т526 (источник).

Тактико-технические характеристики агрегатов:
  15Т526 15Т528 15Т554 15Т555
Длина (м)   17,20 13,23 26,2
Ширина (м)   3,70 3,90 5,2
Высота (м)   4,10 4,57 6,2
Масса (тонн)   43 21 125
Грузоподъемность (тонн)   7,1
По данным выставок АРМИЯ-2017 / АРМИЯ-2019


Агрегаты комплекса "Сармат"  на спутниковых снимках площадок полигона Плесецк, май-июнь 2020 г. (источник)

Транспортно-загрузочный агрегат 15Т526 (источник).




Установка ТПК с ракетой РС-28 "Сармат" в шахтную пусковую установку с помощью транспортно-загрузочного агрегата 15Т526. Плесецк, вероятно, 27.12.2017 г. (видео впервые показано 01.03.2018 г., http://mil.ru).

На спутниковых кадрах установка броскового варианта ракеты 15А28 в шахтную пусковую установку с помощью транспортно-заряжающего агрегата 15Т526. На первом кадре загрузка ракеты с фермы-переходника в транспортно-загрузочный агрегат (источник).

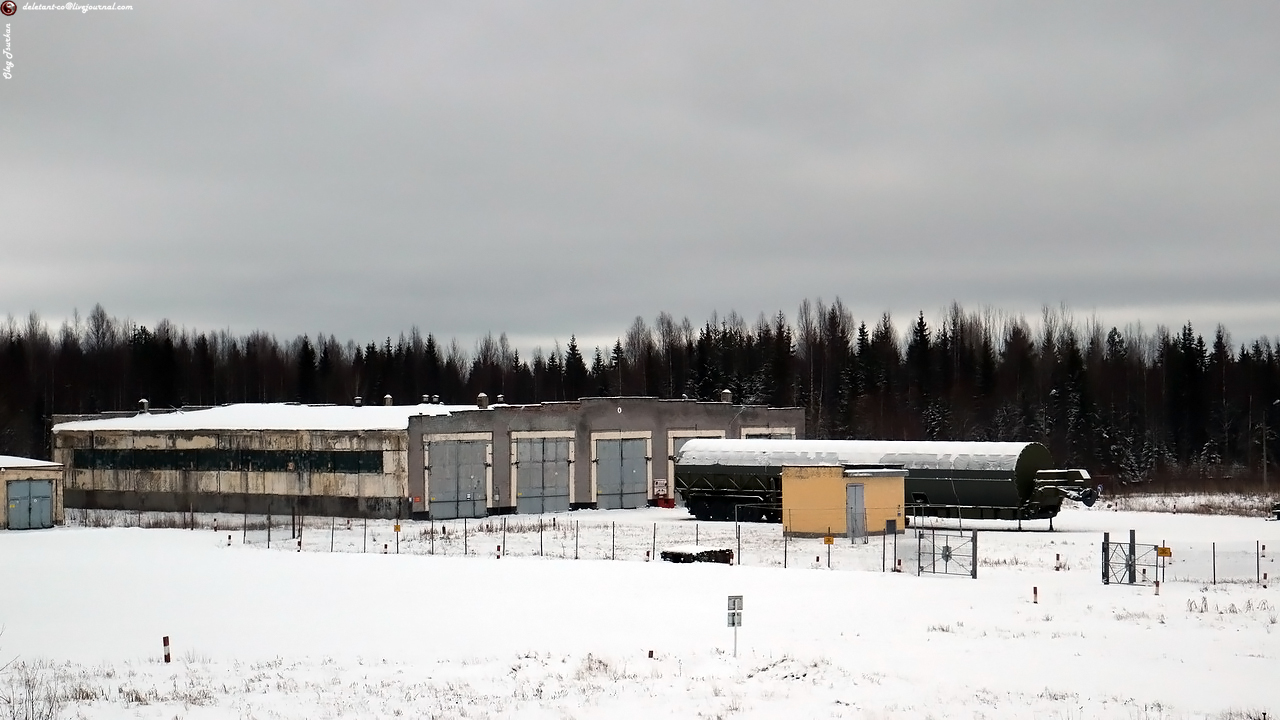

Транспортно-заряжающий агрегат 15Т526 на площадке 122 полигона Плесецк, 7-17 декабря 2018 г. (https://deletant-co.livejournal.com)


Транспортно-установочный агрегат переходника 15Т528 - опытный прототип на шасси КАМАЗ-78501 (кадр видео Роскосмос, ЦЭНКИ).






Транспортно-установочный агрегат переходника 15Т528 - опытный прототип на шасси КАМАЗ-78501 на выставке АРМИЯ-2017 (фото - Виталий Кузьмин, https://www.vitalykuzmin.net/).


Герметичный контейнер для длительного хранения и транспортировки специальных грузов 15Т554 на выставке АРМИЯ-2019 (фото - Виталий Кузьмин, https://www.vitalykuzmin.net/).

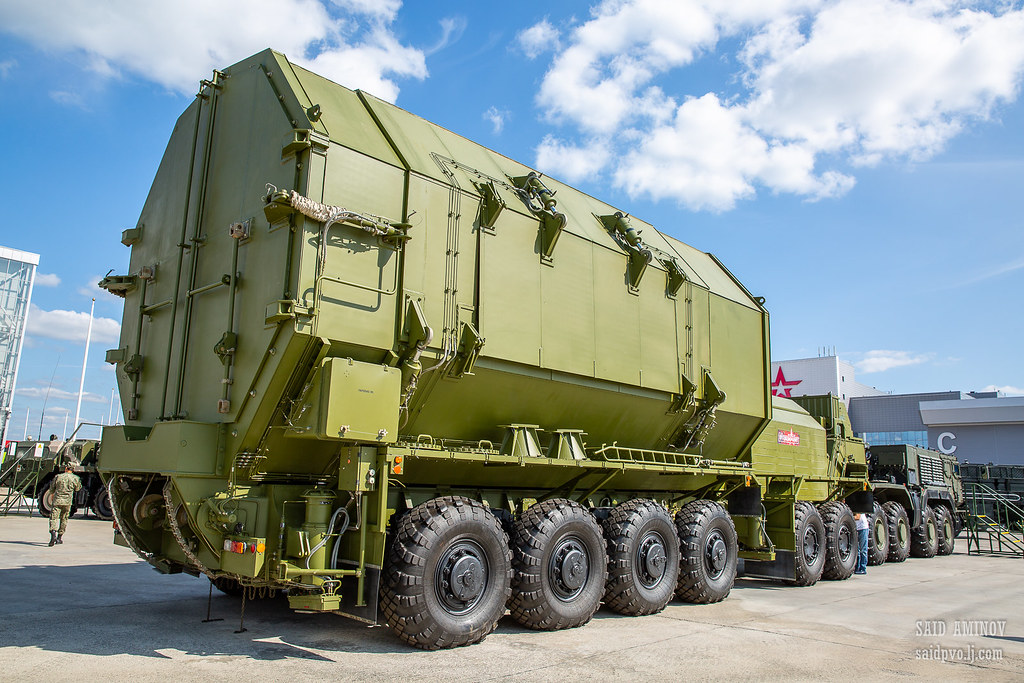

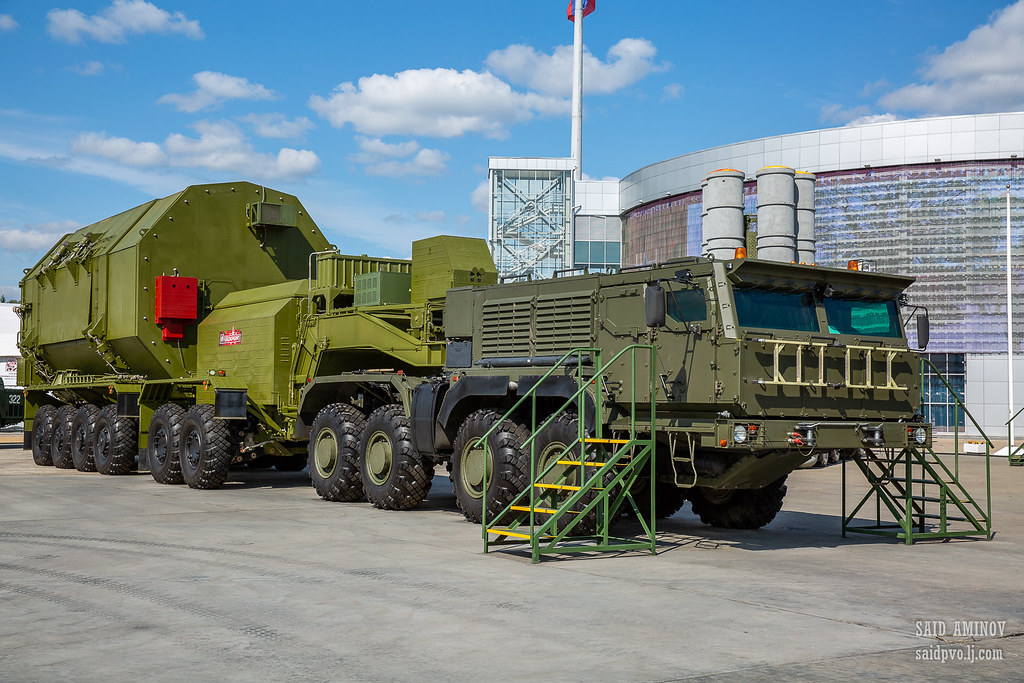

Изотермический транспортировочно-стыковочный агрегат 15Т555 ракетного комплекса "Сармат" с тягачем КАМАЗ-78504 на выставке АРМИЯ-2018 (фото - Саид Аминов, https://saidpvo.livejournal.com/).

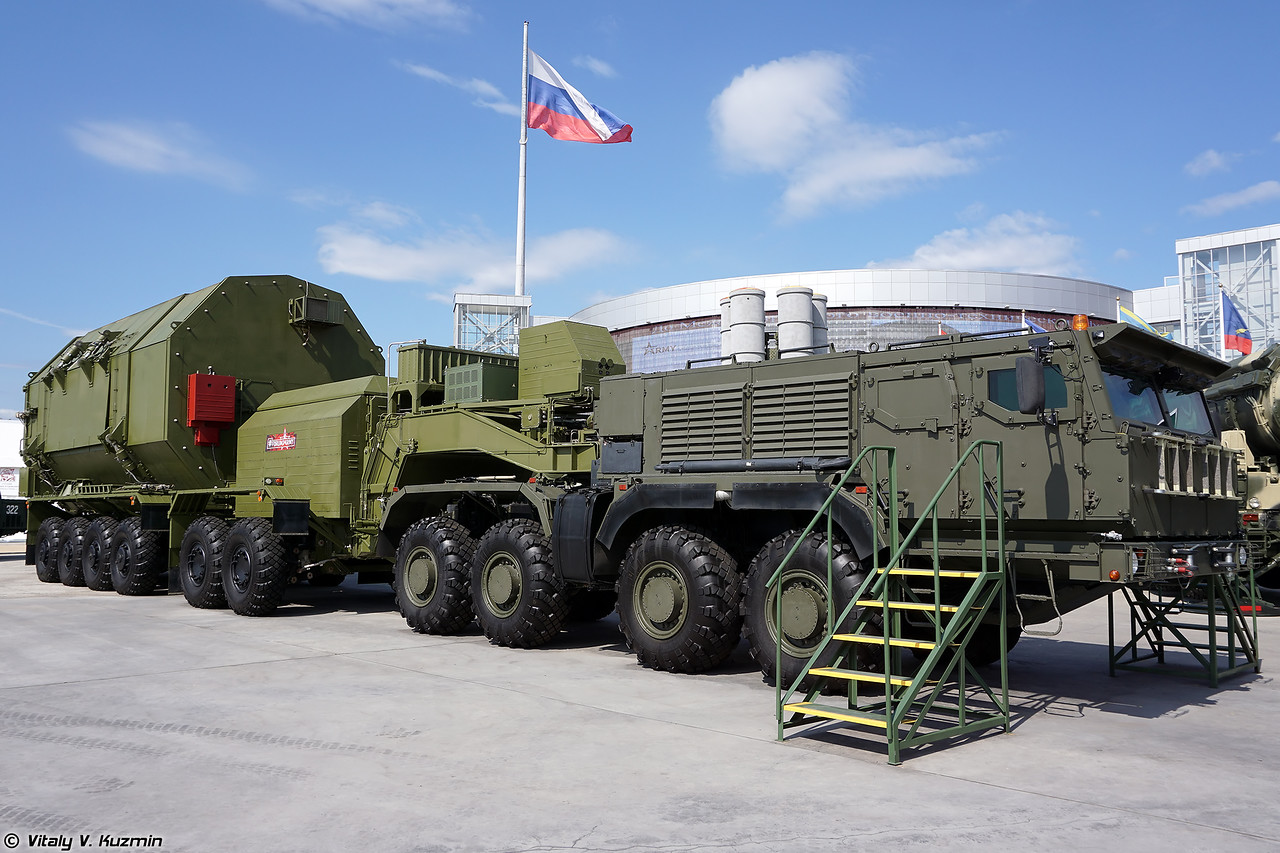

Изотермический транспортировочно-стыковочный агрегат 15Т555 ракетного комплекса "Сармат" с тягачем КАМАЗ-78504 на выставке АРМИЯ-2018 (фото - Виталий Кузьмин, https://www.vitalykuzmin.net/).

Кроме того, для ракетного комплекса "Сармат" созданы железнодорожная транспортная платформа и транспортная машина для доставки ракеты на стартовую позицию. При перегрузке ракеты на транспортно-загрузочную машину используется специальная металлическая ферма-переходник.


Перегрузка ТПК ракеты РС-28 "Сармат" с ЖД-платформы на транспортную машину на полигоне Плесецк перед бросковым пуском, который состоялся вероятно 27.12.2017 г. (видео впервые показано 01.03.2018 г., http://mil.ru).


Перевозка ТПК с ракетой РС-28 "Сармат" на транспортной машине к месту испытаний. Полигон Плесецк, вероятно 27.12.2017 г. Следом за транспортной машиной идет транспортно-загрузочный агрегат 15Т526 (видео впервые показано 01.03.2018 г., http://mil.ru).
