100-мм установка АК-100

Автор: DIMMI
Создана: 22.01.2009 23:46:51
Изменена: 24.04.2014 00:30:00
Комментариев: 0
Категории: ВОДА / Артиллерия ВМФ / 85 и 100 мм артустановки / 100-мм установка АК-100 /

ДАННЫЕ НА 2014 г. (стандартное пополнение)
Комплекс АК-100-МР-114, установка АК-100 / ЗИФ-91 / А-214
Комплекс АК-100-МР-145


1 х 100-мм артиллерийская установка. Разработка начата в ЦКБ-7 (ПО "Арсенал") по Постановлению Совмина СССР в июне 1967 г. ТТЗ утверждено в сентябре 1967 г. Технический проект утвержден в марте 1969 г. Заводские испытания опытного образца - 1971-1972 г.г. Государственные испытания начались на полигоне в Ржевке 15 марта 1973 г. Производство опытной партии начато ПО "Арсенал" в 1974 г. Установка принята на вооружение в 1978 г.



Огонь ведет 100-мм установка АК-100 фрегата "Гетман Сагайдачный" пр.11351 ВМС Украины, апрель 2014 г. (http://militaryphotos.net).




Огонь ведет установка АК-100 БПК пр.1155, фото 2011-2012 г.г. (http://www.function.mil.ru).


Установки АК-100 на БПК пр.1155 типа "Удалой" (Военный парад, http://milparade.ru )

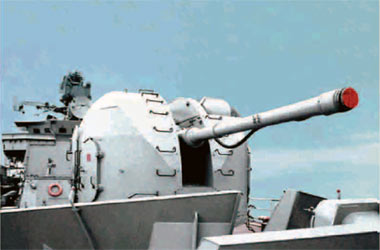

Установка АК-100 (Буклет "Машиностроительный завод "Арсенал". С-Пб., 2009 г.)

Наведение - система управления огнем "Лев-114" с РЛС МР-114, прицел - "Конденсатор-214А". Так же на некоторых судах может применяться РЛС МР-145 и СУО "Лев-145" (?).
РЛС - МР-145
Дальность сопровождения целей - 40 км
Система управления стрельбой (по некоторым данным) - Т-91-Э (разработка КБ "Аметист");

Установка - подача снарядов обойменная в подбашенном отделении, безобойменная элеваторная, веерная на вращающейся и на качающейся частях в боевом отделении. Селекция типов снарядов для автоматической подачи к орудию происходит в подбашенном отделении. Центральный приемник поворачивается к любому питателю с разными типами снарядов и подает снаряд к орудию ("лучевая" система подачи). Башня выполнена из алюминиевых сплавов. Приводы наведения ствола - электродвигатели.

Расчет - 5 чел

Длина ствола - ок.5900 мм (59 калибров)
Длина отката - 510 мм
Высота линии огня - 2040 мм
Радиус обметания по стволам - 5552 мм
Масса комплекса - 45,5 т (35.7 т по официальным данным)
Боезапас - 175 или 322 выстрела (в зависимости от комплектации установки)

Скорость начальная снаряда - 880 м/с
Дальность действия - 21,5 км
Скорострельность - 60 выстр./мин (30 выстр/мин - половинный режим)
Угол наведения по вертикали - от -10 до +85 град.
Сектор наведения по горизонтали - 360 град (+-200 град).
Скорость вертикальной наведения - 30 град/с
Скорость горизонтального наведения - 35 град/с

Боеприпасы:
Выстрел УОФ-58, снаряд ОФ-58 - осколочно-фугасный, ударный взрыватель В-429, масса метательного заряда на 12% меньше, чем в выстрелах 100 мм установки СМ-5.
Длина выстрела - 1026 мм
Масса выстрела - 26.8 кг (все модели снарядов)
Масса снаряда - 15,6 (все модели снарядов)
Масса ВВ - 1,53 кг (все модели снарядов)

Выстрел УЗС-58, снаряд ЗС-58 - зенитный, дистанционный взрыватель ДВМ-60М1.
Длина выстрела - 1036 мм

Выстрел УЗС-58Р, снаряд ЗС-58Р - зенитный с радиолокационным взрывателем АР-32 (эффективность поражения при промахе - ПКР - 5 м, летательный аппарат - 10 м).
Длина выстрела - 1033 мм

Носители:
Атомный ракетный крейсер пр.1144 "Адмирал Ушаков" (до 22.04.1992 г. "Киров", 2 установки АК-100) - заложен на Балтийском заводе в июне 1973 г., спущен на воду 26.12.1977 г., вошел в состав СФ 30 декабря 1980 г.

БПК пр.1155 типа "Удалой" (2 установки) - первый корабль серии заложен на заводе "Янтарь" в Калининграде в 1978 г., спущен на воду в феврале 1980 г., вошел в состав флота в ноябре 1980 г. (БПК "Удалой").

Эсминец пр.1135 и СКР пр.1135М KRIVAK-2 типа "Неустрашимый" (по 2 установки);

Корабли пр.11351 и 1154.



Установки АК-100 в кормовой части эсминца пр.1135 (Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.)

3D-модель установки АК-100 с базовой модели пр.1155 от Allocerа - http://allocer.nxt.ru/models/military/AK-100/AK-100.rar

Статус
:
Россия - 2009-2012 г.г.- есть на вооружении.

Источники:
Доценко В.Д., История военно-морского искусства. Т.II. Флоты ХХ века. Книга 2. М., Эксмо, 2003 г.
Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.
