37-мм установка В-11

Автор: DIMMI
Создана: 19.01.2009 02:00:28
Изменена: 19.09.2011 21:09:33
Комментариев: 0
Категории: ВОДА / Артиллерия ВМФ / Малокалиберная артиллерия / 37-мм установка В-11 /

ДАННЫЕ НА 2011 г. (стандартное пополнение)
В-11
В-11М


2 х 37-мм артиллерийская установка. Тактико-техническое задание на проектирование спаренной установки выдано Артиллерийским Научно-Исследовательским Морским Институтом (АНИМИ) 7 февраля 1940 г. Установка проектируется на базе базе автомата 70К, который, в свою очередь является морской версией автомата 61К - знаменитой 37-мм автоматической зенитной пушки обр.1939 г. Технический проект установки разработан в 1940 г. КБ завода №4 (г.Коломна). Договор на изготовление опытного образца заключен с заводом №4 30 мая 1941 г. Рабочие чертежи завершены в 1942 г. Опытный образец изготовлен и отгружен заводом 2 марта 1944 г.

Полигонные испытания опытной установки В-11 проводились на полигоне НИМАП с 15 апреля по 18 мая 1944 г. В ходе полигонных испытания выполнено 1193 выстрела, после непрерывной очереди в 83 выстрела вода в кожухе охлаждения закипела, после 166 выстрелов полностью превратилась в пар.  Государственные испытания установки В-11 проходили на большом охотнике "Штурман" на Северном флоте с 16 июля по 12 августа 1944 г.

Установка В-11 принята на вооружение ВМФ СССР Приказом Главкома ВМФ №0155 от 25 июля 1946 г. Серийное производство модернизированной установки В-11М начато в 1956 г. и прекращено в начале 1980-х годов. По 1953 г. производство установок велось на заводе №4 в Коломне, а с 1952 г. на заводе №614. По умолчанию данные установки В-11.


Артиллерийская установка В-11 на макете корабля. Центральный музей Великой Отечественной войны на Поклонной горе, г.Москва, 15.09.2008 г. (автор фото - VLAS, http://militaryrussia.ru/forum).


Артиллерийские установки В-11М на макете корабля. Центральный музей Великой Отечественной войны на Поклонной горе, г.Москва, 15.09.2008 г. (автор фото - VLAS, http://militaryrussia.ru/forum).


Расчет - 7-8 чел

Наведение - РЛС целеуказания MUFF COBS

на установке В-11М использован автоматический прицел АЗП-37-2М.

Конструкция установки. Качающаяся часть состоит из двух автоматов подобных автоматам 70К смонтированных в одной люльке. Охлаждение стволов забортной водой через заполнение кожухов стволов. Накатник пружинный, собран на кожухе  водяного охлаждения. Тормоз отката гидравлический с компенсатором. Металлическая открытая башня с круговым вращением. Механизмы вертикального и горизонтального наведения ручные, двухскоростные. Механизм стабилизации по крену ручного действия на опытной образце и по проекту с электрическим приводом.
Расстояние между стволами - 214 мм
Высота линии огня:
- от палубы - 1362 мм
- от платформы - 910 мм
- от плоскости центров шаров - 1279 мм
Длина отката - 175 + 10 мм
Радиус обметания:
- по пламегасителям - 2323 мм
- по платформе - 1350 мм
Радиус обслуживания - 1350 мм
Диаметр шарового погона - 820 мм
Диаметр шаров - 20 мм
Количество шаров - 90 шт
Диаметр по окружности фундаментных болтов - 755 мм
Диаметр фундаментных болтов - 14 мм
Количество фундаментных болтов - 24 мм
Внешний диаметр фундаметной плиты по окружности - 862 мм

Масса установки - 3400 кг
Масса стабилизируемой части - 2260 кг
Масса щита - 500 кг
Масса качающейся части - 920 кг

Углы наклона оси цапф при стабилизации - +- 15 град
Угол наведения по вертикали:
- от -15 до +90 град (В-11 ?)
- от -10 до +80 град (В-11М ? или др.данные)
Скорость вертикального наведения:
- 1 я скорость - 6.6 град/с (2 оборота маховика в секунду)
- 2 я скорость - 12.64 град/с (2 оборота маховика в секунду)
Скорость горизонтального наведения:
- 1 я скорость - 8.7 град/с (2 оборота маховика в секунду)
- 2 я скорость - 16.7 град/с (2 оборота маховика в секунду)
Боезапас установки:
- 1200 снар. на ствол
- 1000 снар. на ствол (В-11М) - обоймы по 5 снар. (8 кг)




Установки В-11 на крейсере пр.68бис "Михаил Кутузов", г.Новороссийск, 2008 г. (фото пользователя miall, http://fortoved.ru/forum).


Установка В-11, вид на автоматы. Крейсер пр.68бис "Михаил Кутузов", г.Новороссийск, 2010 г. (http://cruiser.patosin.ru).


Артиллерийская установка В-11М на макете корабля. Центральный музей Великой Отечественной войны на Поклонной горе, г.Москва, 15.09.2008 г. (автор фото - VLAS, http://militaryrussia.ru/forum).

ТТХ артиллерийского автомата:
Длина ствола с пламегасителем - 2579 мм (69,7 клб)
Длина ствола без пламегасителя - 2510 мм (67,8 клб)
Длина трубы - 2315 мм (62,5 клб)
Длина нарезной части - 2053,5 мм
Объем каморы - 0,267 куб.дм
Количество нарезов - 16
Крутизна нарезов (постоянная) - 30 клб
Глубина нарезов - 0.45 мм
Ширина нареза - 4.75 мм
Ширина полей - 2.5 мм

Масса ствола с кожухом, накатником и пламегасителем (без воды) - 94 кг
Масса ствола автомата с накатником - 65 кг
Масса окатных частей с водой и кожухом - 2 х 167 кг

Дальность балличтисекая - 8400 м
Дальность действия табличная (по самоликвидатору) - 4000 м
Высота поражения возд. цели - 3000 м
Скорость снаряда начальная - 880 м/с
Время самоликвидации снаряда - 10-14 с
Темп стрельбы одного автомата - 160-180 выстр./мин

Живучесть ствола автомата - 2000 выстр.

Типы боеприпасов:
- по воздушным целям - осколочно-трассирующий снаряд с взрывателем МГ-6.
- по морским целям - бронебойно-трассирующий снаряд, без взрывчатого вещества и взрывателя.

  осколочный бронебойный
Длина выстрела 384 мм 370 мм
Длина гильзы 252 мм 252 мм
Длина снаряда 4.4 клб 4.2 клб
Масса выстрела 1496 гр 1522 гр
Масса гильзы 536 гр 536 гр
Масса снаряда 732 гр 758 гр
Масса метательного заряда 210 гр 210 гр
Масса ВВ 36 гр -
Используется метательный порох марки 7/7.

По аналогии с автоматом 61К логично применение боеприпасов:
- 3-УБР-167 - 37-мм патрон с бронебойно-трассирующим снарядом 53-БР-167 и зарядом 54-Ж-167 или 54-ЖН-167;

- 53-УБР-167П - 37-мм патрон с подкалиберным бронебойно-трассирующим снарядом 53-БР-167П и зарядом 54-Ж-167 или 54-ЖН-167;

- 53-УОР-167 - 37-мм патрон с осколочно-трассирующим снарядом 53-ОР-167 и зарядом 54-Ж-167 или 54-ЖН-167;

- 53-УОР-167Н - 37-мм патрон с осколочно-трассирующим снарядом 53-ОР-167 и зарядом 54-Ж-167 или 54-ЖН-167;

- 53-УП-167 - 37-мм патрон с практическим снарядом;

- 53-УБУ-167 - 37-мм патрон с учебным бронебойным снарядом;


Боеприпасы калибра 37-мм. Под №4 бронебойный выстрел без баллистического наконечника. (http://talks.guns.ru).




(из архива VLAS, http://militaryrussia.ru/forum).


Рисунок Евгений Кравченко ака Jhonni (http://trizna.ru).
Модификации:
В-11 - базовый вариант, принят на вооружение в 1946 г.

В-11М - модернизированный вариант, принят на вооружение в 1948 г. по западным данным, с 1956 г. как минимум в серийном производстве.


37-мм артиллерийская установка В-11М (The Soviet War Machine. An encyclopedia of Russian military equipment and strategy. NY, Chartwell Books, 1977).


Установки В-11М. Центральный музей Великой Отечественной войны на Поклонной горе, г.Москва. (http://la-star.ru).

Носители:
Крейсера типов "Свердлов", "Чапаев" (пр.68К) - В-11М

Крейсера пр.26, пр.68бис, пр.70 (16 В-11М)

Крейсер пр.70Э "Дзержинский" (8 установок В-11М, вошел в строй 24 декабря 1958 г.);

Эсминцы mod.SKORY, "Огневой" пр.30К / пр.30бис, RIGA (пр.50)

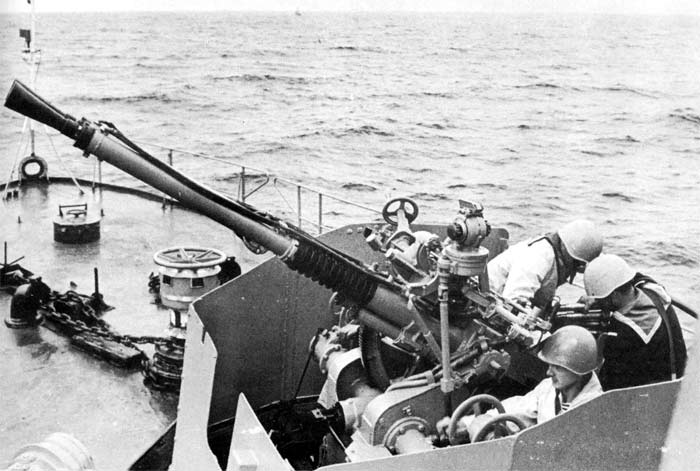

Установка В-11М на эсминце "Охраняющий", Баренцево море, 1957 г. (http://lubassevera.livejournal.com).

Тральщики пр.254 (В-11М) и Т-43




Носовая артиллерийская установка В-11М на тральщике пр.254. Средиземное море, боевая служба, июнь-июль 1967 г. (фото из архива http://www.russ-flot.narod.ru/).

Проектом предполагалось использование установок В-11 на подводных лодках, не реализовано.


Статус
: СССР / Россия

Серийное проиводство установок В-11 и В-11М:
Годы Произведено Итого
1944 г. 21 21
1945 г. 106 127
1946 г. 15 142
1947-1948 г.г. 75 217
1949 г. 158 375
1950 г. 148 423
1951 г. 280 703
1952 г. 100 803
1953 г. 396 1199
1954 г. 350 1549
1955 г. 95 1644
1956 г. 110 (В-11М) 1754
1957 г. 118 (В-11М) 1872

- 1980- е годы начало - серийное производство установок В-11М прекращено.

- 1991 г. - всего в ВМФ около 1000 установок В-11 и В-11М.

- 1994 г.- возможно еще есть на вооружении.

Экспорт - установка поставлялась на экспорт в составе вооружения кораблей и судов.

Источники:
Абдулов К.,  Морские тральщики западного ПКБ. // Морской сборник. N 5 / 1993 г.
Кораблев Д., ВМС Болгарии. // Морской сборник. N 6 / 1993 г.
Кравченко Ю.,  ВМС государств Корейского полуострова. // Зарубежное военное обозрение. N 5 / 1993 г.
Музей ВС СССР. Москва. 1989 г.
Форум сайта http://militaryrussia.ru/forum, 2011 г.
Широкорад А.Б., Оружие отечественного флота. 1945 - 2000. Минск, Харвест, М., Аст, 2001 г.
Юхнин Е.,  Васильев А.,  Маринин В. Торпедные катера. // Морской сборник. N 6 / 1993 г.
Юхнин Е. Ракетные катера ЦМКБ "Алмаз". //  Морской сборник.  N 2  / 1993 г.
Jane's weapon systems 1987-1988 г.г.
