30 мм установка АК-630М1-2 / АК-630М-2

Автор: DIMMI
Создана: 13.03.2009 05:53:22
Изменена: 13.07.2011 17:09:53
Комментариев: 0
Категории: ВОДА / Артиллерия ВМФ / Малокалиберная артиллерия / 30-мм установка АК-630М1-2 / АК-630М-2 /

ДАННЫЕ НА 2011 г. (стандартное пополнение)
АК-630М1-2 "Рой" (установка)
АК-630М1-2 "Ласка" (комплекс с СУО "Ласка")
АК-630М-2 "Дуэт" (установка)

Двухавтоматная артиллерийская установка с автоматами типа АК-630 6 х 30 мм каждый. Разработка установки начата по решению ВПК при СМ СССР №197 от 8 июня 1983 г. по ТТЗ утвержденному заместителем Главкома ВМФ СССР 9 декабря 1983 г. Проектирование велось в ЦКИБ СОО, главный конструктор В.И.Бакалев. Установка АК-630М1-2  оснащена двумя вертикально расположенными автоматами ГШ-6-30К / АО-18 повышенной надежности (разработаны по тому же по решению ВПК, успешно прошли заводские испытания в 1986 г.). предполагалось после разработки системы АК-630М1-2 заменить ею установки АК-630 на кораблях ВМФ.

Заводские испытания опытного образца установки производства завода №535 (Тульский машиностроительный завод) прошли с 19 марта по 30 ноября 1984 г. Корабельные испытания опытного образца велись на ракетном катере Р-44 пр.2066 (заводской №242) летом 1989 г. на Черном море. Оснащение катера опытной установкой проведено по месту базирования катера, работы начаты в 1987 г. Поражались мишени Ла-17К и ПТУР "Фаланга-2" (имитировала ПКР "Гарпун", сбивались на высоте ок.10 м очередями в 200 снар.). В серийное производство установка не пошла и на вооружение не принята. Предлагается на экспорт с 1993 г.

АК-630М1-2 в музее "Тульского машиностроительного завода", 2003 г. (фото - Саид Аминов, http://pvo.guns.ru).


Установка АК-630М-2 "Дуэт" на морском салоне МВМС-2009  в Санкт-Петербурге (фото - ABL22, http://militaryrussia.ru/forum/).


Начиная как минимум с 2007 г. на вооружение и на экспорт предлагается установка АК-630М-2 "Дуэт" производства ПО "Туламашзавод" (г.Тула) с измененным корпусом. Установка "Дуэт" неоднократно демонстрировалась на выставках военной техники начиная с салона МВМС-2007 в Санкт-Петербурге. Типы автоматов установки - АО-18.

По умолчанию данные установки АК-630М1-2.

Наведение:
- РЛСУ "Вымпел-АМ2" с РЛС МР-123АМ2 / МР-123/176М2, может работать вместе с оптической прицельной системой "ФОТ".  В режимы работы РЛСУ введен новый режим ПР - "противоракетный". Система дополнена лазерными целеуказателем КМ-11-1 и дальномером ЛДМ-1 "Крейсер".

- РЛСУ "Ласка" (первое исполнение изделия 5П-10Э) - одновременно с опровождает 4 цели,  дальность обнаружения - 21 км, сектор обзора по азимуту - 180 град.,  сектор обзора по углу места - 40 град., время реакции - 2-3 с, боевой расчет - 1 чел,  одновременно управляет двумя АК (30 и/или 76 мм), потребляет 10 кВт электроэнергии, масса - 1000 кг, масса антенного поста - 500 кг. На установке возможно размещение ПУ ПЗРК "Игла-С"; может работать с оптикоэлектронной системой СП-521 "Ракурс".

- АК-630М1-2 может работать под управлением РЛСУ МР-123-02 (опытовый катер Р-44) и МР-123-03.

- АК-630М-2 "Дуэт" - дистанционное управление от РЛСУ или оптико-электронного поста наблюдения.

Установка аналогична по корабельным конструкциям установке АК-630М, использовано 70% узлов и деталей от АК-630М и те же размерности. Боезапас увеличен в 2 раза по сравнению с АК-630М. Установка наводится следящим электрогидравлическим приводом Д-219 (статическая ошибка наведения - до 2 точек дальномера). Жидкостная система охлаждения (вода или антифриз). Питание боеприпасами - непрерывное ленточное.


Устройство установки АК-630М1-2 (цифрами обозначено: 1 - маска, 2 - автоматы АО-18, 3 - газовый компенсатор, 4 - станок, 5 - погон, 6 - барбет, 7 - люлька, 8 - гильзоотвод, 9 - патронная лента). Иллюстрация создана с использованием материалов с сайта http://pvo.guns.ru.

Боезапас - 4000 выстр. (масса магазинов - 241 кг и 242 кг).
Высота установки от посадочной плоскости - 1285 мм
Высота линии огня над шаровым основанием:
- 813 мм (верхний автомат)
- 493 мм (нижний автомат)
Расстояние между осями автоматов - 320 мм
Радиус обметания по стволам - 1725 мм
Радиус обметания по обтекателю - 890 мм
Число шаров - 191
Диаметр шаров - 15.9 мм
Угол наведения по вертикали - от -25  до +90 град.
Угол наведения по горизонтали - +-180 -5 град.
Скорость верикального наведения - 50 град/с
Скорость горизонтального наведения - 70 град/с
Масса установки без боекомплекта и ЗИП - 2500 кг (в т.ч. АК-630М-2)
Масса установки с боекомплектом 1000 выстр., без ЗИП - 3307 кг
Масса установки с полным боекомплектом (4000 вытр.) - 6519 кг
Масса установки с полным боекомплектом (4000 вытр.) с РЛСУ - 11819 кг
Длина автомата - 1620 мм (54 калибра)
Число нарезов - 16

ТТХ установки:
Скорость начальная - 880-900 м/с (в т.ч. АК-630М-2)
Дальность действия:
- 8100 м (баллистическая)
- 4000 м (по воздушным целям, наклонная обеспечиваемая РЛС МР-123, в т.ч. АК-630М-2)
- 5000 м (по самоликвидатору и по надводным целям, обеспечиваемая наведением через визирную колонку, в т.ч. АК-630М-2)
- 500-600 м (эффективная)
Высота полета воздушной цели с ЭПР 0,01 кв.м (минимальная) -  3-5  м (АК-630М / М1-2)
Скорострельность:
- 10000 выстр./мин (АК-630М1-2)
- 4000-5000 выстр/мин (один автомат, АК-630М-2)
- 8000-10000 выстр/мин (два автомата, АК-630М-2)

Временной интервал обстрела цели - 4-5 с (АК-630М1-2)
Вероятность поражения цели - 70-80 % (АК-630М1-2)
Ресурс автомата ГШ-6-30К - 12000 выстрелов (АК-630М1, после чего начальная скорость снарядов снижается на 6%)

Режимы стрельбы:
- шесть очередей по 400 выстр. с перерывами по 5-6 сек. на 1 автомат;
- шесть очередей по 200 выстр. с перерывами по 1-1.5 сек на 1 автомат;

Боеприпасы аналогичны боеприпасам автоматов типа АО-18 (АК-630).

ОФ-84 - осколочно-фугансо-зажигательный снаряд, масса 39о грамм, масса ВВ - 48,5 грамм, взрыватель А-498К.

ОФЗ - модификация ОФ-84, вероятность инициирования БЧ ПКР "Гарпун" при попадании снаряда на дистанции 1.25 км - 0.25 (АК "Голкипер" NATO - 1.0).

ОР-84 - осколочно-трассирующий снаряд, без взрывателя, масса - 390 грамм, масса ВВ - 11,7 грамм.

Модификации:
- АК-630М1-2 "Рой" (установка) - проходила испытания и преджлагалась на экспорт.


АК-630М1-2 в музее "Тульского машиностроительного завода", 2003 г.
(фото - Саид Аминов, http://pvo.guns.ru)

- АК-630М1-2 "Ласка" (комплекс с СУО "Ласка") - комплекс установки АК-630М1-2 и РЛССУ "Ласка. Предлагался на экспорт в конце 1990-х годов.

- АК-630М-2 "Дуэт" (установка) - обновленная модель установки АК-630М1-2, на выставках в Санкт-Петербурге представлен опытный образец.




Установка АК-630М-2 "Дуэт", салон МВМС-2009, г.Санкт-Петербург, 25.06.2009 г. и 2007 г. (фото - vinval, http://fotki.yandex.ru и http://army-news.ru)

Носители:
- Ракетный катер Р-44 пр.2066 (заводской №242) - испытания опытной установки АК-630М1-2 (лето 1989 г.). Установка смонтирована на катере в 1987 г.


Установка АК-630М1-2 на катере Р-44 пр.2066 (http://pvo.guns.ru).

- МРК пр.21631 "Буян-М" - предположительно 1 установка АК-630М-2 "Дуэт" в корме. Всего планируется построить не менее 6 кораблей для Черноморского флота и Каспийской флотилии. Головной корабль "Град Свияжск" заложен на Зеленодольском ССЗ 27.08.2010 г.


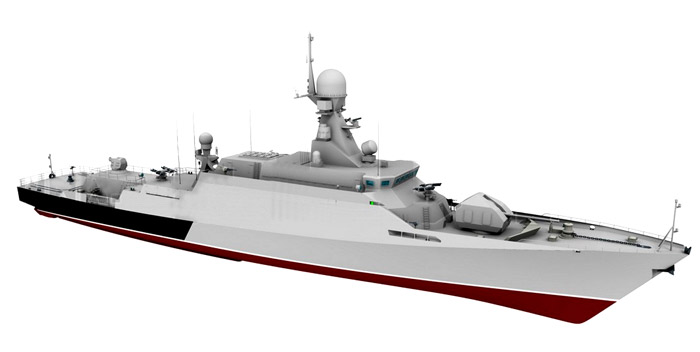

Эскиз корвета пр.21631 "Буян-М" (http://flot.com)

Статус:
Россия
1989 г. - 1 катер Р-44 с установкой АК-630М1-2;
1995 г. - 1 катер Р-44 с установкой АК-630М1-2 базируется в г.Севастополь;
2008 г. 5 октября - катер Р-44 списан.

Данных по экспорту по состоянию на 2001 г. нет.


Источники:
Вестник ПВО: авторский проект Саида Аминова. Сайт http://pvo.guns.ru/, 2007 г.
Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.
Russian-Ships.info. Сайт http://russian-ships.info, 2011 г.
