Система Смерч-3 РБУ-1000

Автор: DIMMI
Создана: 14.02.2009 03:07:56
Изменена: 11.03.2011 10:17:46
Комментариев: 0
Категории: ВОДА / Противолодочные ракетные системы / РПС Смерч-3 РБУ-1000 (1961 г.) /

ДАННЫЕ НА 2011 г. (стандартное пополнение)
РПС "Смерч-3", установка РБУ-1000

Реактивный бомбомет. Количество направляющих - 6. Разработан НИИ-1 (Московский институт теплотехники), главный конструктор В.А.Масталыгин (по данным Гусева - Бережков С.С.). Принят на вооружение в 1964 г. (в 1961 г. по др.данным). Используется реактивная ГБ - РГБ-10.  Основное предназначение -  уничтожение торпед противника, но возможно применение и по подводным лодкам. Производство - завод УЗТМ (г.Свердловск). На многих кораблях применялась вместе с РПС "Смерч-2".

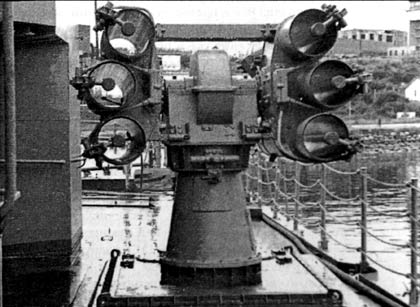

Установка РБУ-1000 (http://flot.sevastopol.info).



РБУ-1000 (Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.)
Наведение - система управления стрельбой ПУСБ "Буря" с приставкой "Зуммер". Так же может управляться комплексом комплексом управления ПЛО "Пурга". Целеуказание получают от корабельной ГАС или от системы "Дозор-Тюльпан" (передается пеленг и дистанция предполагаемой цели). ПУСБ обеспечивает одновременную залповую стрельбу двух ПУ или одиночные выстрелы.

Пусковая установка - дистанционно наводящаяся в двух плоскостях. Заряжание механическое из погреба. переход в режим заряжания и обратно в боевой режим происходит автоматически после израсходования боезапаса в ПУ или после завершения зарядки установки. Приводы - электромоторы.
Боезапас на ПУ - 12 РГБ
Длина ПУ - 2000 мм
Ширина ПУ - 2250 мм
Высота ПУ - 1700 мм
Масса ПУ - 2900 кг
Углы горизонтального наведения - сектор 180 град.
Углы вертикального наведения -  от -15 до +60 град.
Скорость наведения:
- 30 град/с в автоматическом режиме
- 4 град/с в ручном режиме
Боевое применение возможно при волнении до 8 баллов.

Калибр РГБ - 300 мм
Длина РГБ - 1800 мм
Масса РГБ - 97 кг

Дальность действия - 100-1000 м
Глубина поражения - 15-350 м (РГБ-10), до 450 м по др.данным
Скорость погружения - 11.8 м/с (РГБ-10)
Время реакции с момента обнаружения ПЛ - 1-2 мин
Скорострельность в залпе - 2 выстр/с

Боеприпасы:
РГБ-10 - реактивная глубинная бомба со ударно-дистанционным взрывателем УДВ-60. Взрыватель взводится при приводнении РГБ. Глубина взрыва бомб задается дистанционно по команде с пункта управления.
Тип БЧ - фугасная, взрыв одной бомбы вызывал срабатывание взрывателей других бомб залпа в радиусе до 50 м.

Носители: обычно на корабль ставилось по 2 ПУ (часто совместно с 2 шт. РБУ-6000)
- Ракетные крейсера (с 1977 г.) "Адмирал Зозуля" пр.1134 ("Беркут") типа KRESTA-I - построены 4 ракетных крейсера - "Адмирал Зозуля" (заложен 26.07.1964 г., спущен на воду 17.10.1965 г., 5.10.1967 г. принят в состав ВМФ), "Владивосток" (1968 г.), "Вице-адмирал Дрозд" (1968 г.) и "Севастополь" (1969 г.). Планировалось построить 10 кораблей. На корме размещалось по 2 установки РБУ-1000.

- БПК пр.61 KASHIN (построено 19 шт, по 2 ПУ), головной корабль вошел в строй в 1962 г.;

- БПК "Кронштадт" пр.1134А типа KRESTA-II (построено 10 шт., по 2 установки на каждом);

- БПК "Николаев" пр.1134Б типа KARA (построено 8 шт.,  вместе с  "Азовом", по 2 установки,  нет на БПК "Петропавловск"), головной корабль построен в 1971 г.;

- СКРы, эсминцы.

Статус:
Россия - 1997 г.- есть на вооружении.

Источники:
Гусев Р.А. Основания минерского ремесла. С.-Пб., Коста, 2006 г.
Дородных В.,  Сандович В.,  Морская "Катюша".  Военные знания. N 7 / 1991.
Дыбский К., Тайна тома N 33. Сегодня. 7.04.1994.
Никольский В.,  Большие противолодочные корабли проекта 61.  Морской сборник. N 1 / 1993.
Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.
Jane's weapon systems 1987-88.
