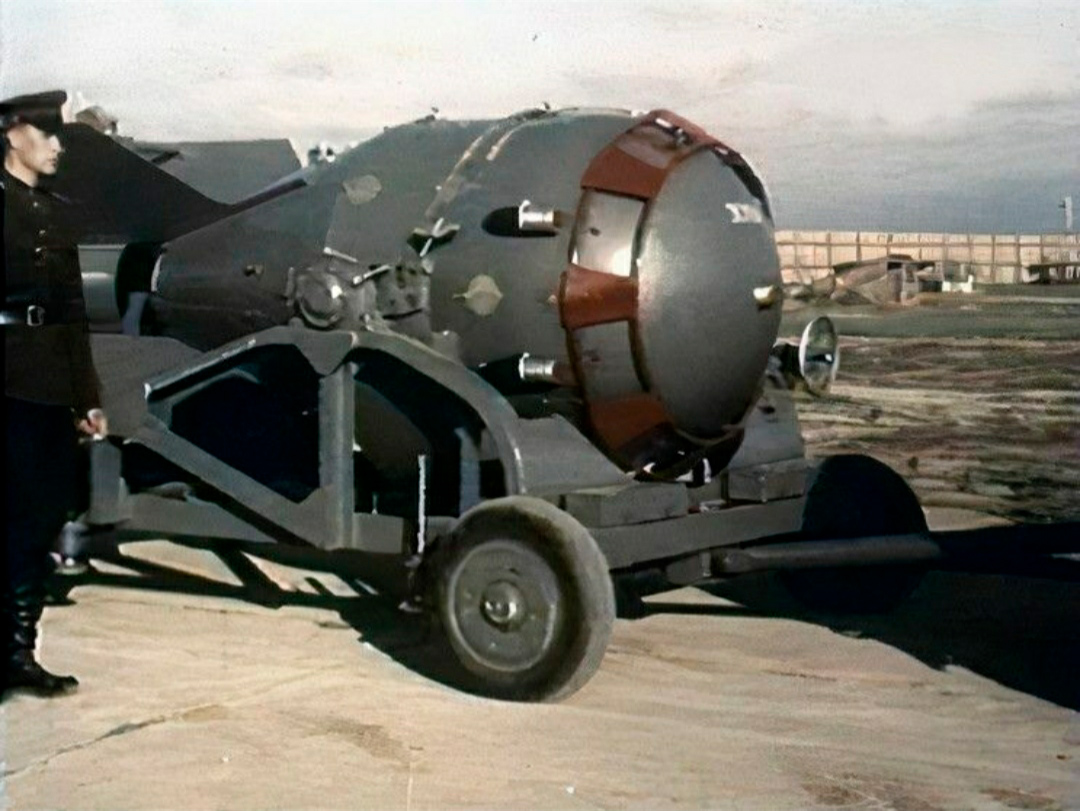

Бомба 501-6 с зарядом РДС-6с в Музее РФЯЦ-ВНИИЭФ, г.Саров (http://wsyachina.narod.ru/).



Крылатая ракета дальнего действия. Разработка ракетной системы "Комета-20" (К-20) велась ОКБ-156 генерального конструктора А.Н.Туполева совместно с ОКБ-155 Микояна и Гуревича (ракета Х-20), главный конструктор М.Гуревич. Разработка комплекса управления - КБ-1 МОМ СССР, генеральный конструктор В.М.Шабанов.

Разработка комплекса и ракеты начаты по Постановлению Совмина СССР от 11 марта 1954 г. Комплекс К-20 предназначен для нанесения ударов по важнейшим стратегическим объектам в глубине территории противника. Низкая эксплуатационная технологичность (в начальный период эксплуатации системы на подготовку и подвеску ракеты требовалось 22 часа) и жесткие ограничения по условиям хранения термоядерных БЧ первого поколения делало невозможным ведение постоянного боевого дежурства. В связи с этим функции основного средства ядерного противодействия отошли к баллистическим ракетам, а для Ту-95К остались цели, которые выживут после ракетного удара и авианосные группировки в океане. Посое появления модернизированной ракеты Х-20М по требованию Министарства обороны СССР были проведены специальные испытания, которые должны были подтвердить возможность поражения АУГ ракетой Х-20М. Не смотря на то, что успех в полном объеме не был достигнут, развертывание системы К-20 продолжилось. Ракетами Х-20 планировалось вооружить ракетами самолет-носитель М-4 (не было реализовано из-за больших размеров ракеты).

К октябрю 1954 г. готов эскизный проект ракеты и комплекса с носителем Ту-95К.

Все системы ракеты комплекса проходили испытания на доработанном самолете МиГ-19 (СМ-20) запускавшимся с самолета-носителя Ту-95 в пилотируемом варианте.



Бомба РДС-4 в музее (г.Саров, http://www.vniief.ru/).



Ракетный комплекс фронтового уровня / оперативно-тактический увеличенной дальности ракетный комплекс. Комплекс разработан в НИИ-1 (с 1967 г. - Московский Институт Теплотехники) под руководством А.Д.Надирадзе.

После разработки рецептуры смесевого твердого топлива в НИИ-125 (позже переименовано в НИХТИ, а позже - в НПО "Союз", г.Люберцы) под руководством будущего академика Б.П.Жукова в 1961 г. в НИИ-1 под руководством А.Д.Надирадзе проведены  проектные оценки создания новой баллистической ракеты с РДТТ на этом новом типе топливе.

Полномасштабная разработка комплекса "Темп-С" начата по Постановлению Совмина СССР №934-405 от 5 сентября 1962 г. следующей кооперацией предприятий:
- НИИ-1 (с 1967 г. МИТ) - головной исполнитель по комплексу и ракете
- НИИ-592 (Н.А.Семихатов) совместно с Миасским механическим заводом (главный конструктор - Ю.А.Буйнов) - система управления ракеты
- НИИ-125 (НПО "Союз", М.И.Русин) - твердотопливный заряд двигателя
- КБ завода "Баррикады" (г.Волгоград) - самоходная пусковая установка и другое наземное оборудование)
- КБ-11 (ВНИИЭФ, Е.Н.Негин, С.Г.Кочарянц) - термоядерная боеголовка

Ракета и комплекс создавались с использованием наработок по теме "Темп". Аванпроект комплекса защищен 13 декабря 1962 г. Согласно аванпроекту на ракете планировалось использовать термоядерный заряд изменяемой мощности  «906В» с головную часть с "юбкой". ТТХ ракеты были заданы с дальностью действия 300-900 км. Были проведены дополнительные исследования по расширению температурного интервала боевого применения ракеты в диапазоне от ‒10 °С до +40 °С, вместо принятого в начале разработки 25±10 °С. Кроме того, разработчиком было принято обязательство по проведению исследований в целях увеличения этого интервала до ‒30 °С.

В 1962 г. по Постановлению Совмина СССР начата подготовка производства ракет 9М76 на Воткинском машиностроительном заводе №235 (г.Воткинск).

В мае 1963 г. проект ракеты и комплекса был представлен в ГРАУ. Однако еще на стадии его разработки совет главных конструкторов в инициативном порядке обратился в курирующие профильные комитеты и министерства с предложением, использовать при создании ракеты специальный заряд «910». После корректировки эскизного проекта по Постановлению Совмина №517-180 от 8 мая 1963 г. в проект внесен специальный заряд «910» (оба - разработка КБ-11 / ВНИИЭФ), который был легче на 105 кг. Это позволяло отказаться от ряда приспособлений, помогавших стабилизировать ракету в полете. Так, отказ от стабилизирующей юбки давал возможность сократить длину ракеты с 13,5 до 12,5 метров, что позволяло улучшить размещение ракеты на пусковой установке и делало ракету транспортабельной имевшимися средствами. Изменения в конструкции потребовали разработки дополнений к эскизному проекту ракеты и комплекса. Обновленный эскизный проект был рассмотрен в декабре 1963 г.

К середине 1963 г. опытно-конструкторские работы по теме «Темп-С» значительно отставали от сроков, что ставило под угрозу представление комплекса на совместные летные испытания (СЛИ). На заседании комиссии ВСНХ СССР по военно-промышленным вопросам, которое состоялось 24 июля 1963 г., деятельность научно-исследовательских, научно-производственных предприятий и профильных министерств, на которые была возложена разработка комплекса 9К76, была подвергнута критике. В соответствии с решением Комиссии предприятиям‒разработчикам элементов ракеты и комплекса надлежало устранить выявленные недостатки, выполнить планы поставок, обеспечить выполнение установленных сроков проведения СЛИ (четвертый квартал 1963 г.), установленных Постановлением ЦК КПСС и Совета Министров СССР от 8 мая 1963 г.

Особая благодарность "Пенсионеру" (http://russianarms.ru) за помощь в подготовке материалов.



Комплекс 9К76 "Темп-С" - СПУ 9П120 и машина испытаний и пуска МИП
("60 лет в строю полигон Капустин Яр. 1946-2006 г.г., ГЦМП "Капустин Яр", 2006 г.).



Тактический ракетный комплекс. Предварительная проработка проекта начата в 1953 г. НИИ-1 (позже переименован в Московский Институт Теплотехники), главный конструктор Н.П.Мазуров. К проектированию комплекса в полном объеме приступили по Постановлению Совмина СССР №1302-660 от 13 сентября 1956 г.  - создаются  ракета с дальностью действия 40-45 км в НИИ-1 и самоходная пусковая установка для неё в ЦНИИ-58 под руководством В.Г.Грабина. Постановление Совмина СССР №558-583 от 16 мая 1957 г. о создании опытных образцов и проведении испытаний вышло после защиты эскизного и технического проектов комплекса. Прототип ракеты 3Р5 изготавливал завод №75 Кемеровского совнархоза. Опытные СПУ и ТЗМ собраны ЦНИИ-58 в 1958 г. Начало испытаний комплекса - 1958 г. (полигон Капустин Яр). После посещения Н.С.Хрущевым полигона осенью 1958 г. ТЗМ делать запретили ("не эффективно"). В период с 30 января по 28 февраля 1959 г. проведены испытания комплексов "Марс" и "Луна" в условиях низких температур на Агинском полигоне (Забайкальский ВО, проведено 6 пусков ракет 3Р5).



СПУ 2П16 комплекса 2К6 "Луна" с ракетой 3Р9. На заднем плане - с ракетой 3Р10. Парад на Красной площади в Москве, 1960-е годы.


Оперативно-тактический ракетный комплекс. Разработка велась в СКБ-385 под руководством главного конструктора В.П.Макеева (зам.главного конструктора - В.Р.Серов, ведущий конструктор - Ю.Бобрышев) в рамках модернизации ракеты Р-11М по теме НИР "Урал" (Р-11МУ) с 1957 г. В результате НИР в декабре 1957 г. СКБ вышло с предложением создания ОТР с увеличенной по сравнению с Р-11М в два раза дальностью действия за счет замены ЖРД на двигатель с турбонасосным агрегатом с соответствующей доработкой ракеты.

24 февраля 1958 г. подписаны документы ВПК при Совмине СССР и Постановление Совмина СССР №378-181 от 1 апреля 1958 г  давало старт созданию комплекса с оперативно-тактической ракетой с неотделяемой БЧ на базе ракеты Р-11М. Эскизный проект защищен в НИИ-88 в сентябре 1958 г., выпуск конструкторской документации завершен в ноябре 1958 г. Производство опытной серии и прототипов (Р-17 - вариант 1 - двигатель ОКБ-3) велось на заводе СКБ-385 в г.Златоуст в 1958-1959 г.г. В апреле 1959 г. получены тактико-технические требования ГАУ МО СССР на ракету. В мае 1959 г. ТТТ утверждены, получен индекс ракеты ГАУ 8К14.

По Постановлению Совмина СССР от 17 июня 1959 г. серийное производство ракет Р-17 / 8К14 (Р-17 - вариант 2 - двигатель ОКБ-5 - с  1962 г.) велось на Воткинском машиностроительном заводе №235  (г.Воткинск, серия с 1959 по 1985 г.г.). В конце июля 1959 г. начата сборка первых двух ракет для огневых испытаний. Сборка ракет для летных испытаний начата в августе 1959 г.



Ракета 8К14 комплекса 9К72 с СПУ 9П117 (фото КБМ им. В.П.Макеева)



Тактический ракетный комплекс. Постановление №247-104 СМ СССР о создании комплекса вышло 16 марта 1961 г. Разработчик - НИИ-1 (с 1967 г. - Московский институт теплотехники, главный конструктор - Н.П. Мазуров) совместно с ОКБ-329 ГКАТ. Первый пуск опытной ракеты 3Р11 / 9М21 с полигонной ПУ состоялся 27 декабря 1961 г. Полигонные испытания комплекса с СПУ 9П113 - 1964 г. (полигон Ржевка).

По результатам испытаний комплекс 9К52 принят на вооружение 6 августа 1964 г., начато серийное производство СПУ на заводе "Баррикады" и комплекс начал поступать в войска. В 1964 г. 3 ЦНИИ Министерства обороны СССР подготовил для комплекса "Луна-М" таблицы стрельбы. В 1968 г. под тем же обозначением 9М21 ракета комплекса была заменена на модернизированный вариант ракеты - Р-70 (9М21Ф1 и др. модели типа 9М21-1).

Комплекс снимается с вооружения начиная с 1986 г. (по западным данным).



Пусковая установка 9П113 с ракетой 9М21 комплекса 9К52 "Луна-М" FROG-7 вооруженных сил Сирии, фото вероятно 2012-2013 г.г. (источник).

Атомная бомба "изделие 244Н" (источник)

Первая серийная термоядерная авиабомба 245Н в музее ВНИИТФ (https://kara-banoff.livejournal.com/)

Бомба РН28 на выставке "70 лет атомной отрасли" в Манеже в Москве, 2015 г. (https://pfc-joker.livejournal.com/)

Бомба 27Н с зарядом РДС-27 перед испытаниям 6 ноября 1955 г. (кадр кинохроники).

Баллистический корпус бомбы РДС-4 "Татьяна" конструкции образца 1953 г. (один из двух сохранившихся баллистических корпусов бомбы) - в таком корпусе собирались бомбы 407Н. Памятник в г.Бор около Нижнего Новгорода, 2016 г. (фото - Дмитрий Кашканов)



Баллистическая ракета средней дальности (БРСД). Головной разработчик - ОКБ-1 (с мая 1950 г. подразделение НИИ-88) под руководством  С.П.Королева. В разработке систем ракеты и комплекса участвовали разные конструкторские коллективы:
- ОКБ-1, главный конструктор - С.П.Королев, ведущие конструкторы - Д.И.Козлов и И.П.Румянцев - разработка ракеты и комплекса вцелом;
- ОКБ-456, главный конструктор В.П.Глушко - двигатель ракеты;
- НИИ-885,  главный конструктор Н.А.Пилюгин - система управления и наземная проверочно-пусковая аппаратура;
- ГСКБ "Спецмаш", главный конструктор В.П.Бармин - наземное стартовое и прочее оборудование;
- НИИ-10, главный конструктор В.И.Кузнецов - командные приборы.

Разработка начата как продолжение работ по проекту ракеты Р-3 в 1951 г. Предложения по созданию новой ракеты представлены в Министерство вооружений СССР С.П.Королевым 20 октября 1951 г. Эскизный проект представлен 30 октября 1951 г. ОКР по созданию ракеты Р-5 задана Постановлением Совмина СССР от 13 февраля 1952 г. Изготовление опытных ракет велось опытным производством НИИ-88 - заводом №88. Постановление Совмина СССР о проведении летно-конструкторских испытаний ракеты Р-5 в три этапа вышло 13 февраля 1953 г. - первый и второй этапы, пристрелочный третий этап и зачетные испытания. На стенде филиала №2 НИИ-88 в Загорске в 1953 г. до начала пристрелочных испытаний проведено 4 огневых стендовых испытания ракеты Р-5.

Бомба РДС-2 перед испытанием (кадр видео из архива Росатома)



Тактический ракетный комплекс батальонного звена. Создание ракетного комплекса начато по инициативе Главкома Сухопутных войск маршала А.А.Гречко в 1963 г. Разработка велась  НИИ-147 при участии ЦКБ-14. Комплекс представлял из себя своеобразный аналог системы "Деви-Крокет" (США). Заводские испытания элементов системы проводились, государственные испытания планировалось проводить во 2-м квартале 1965 г. Работы прекращены.

Наведение - ракета неуправляемая, наведение осуществляется пусковой установкой.



Пуск МБР УР-200 (http://www.buran.ru, обработано).
