| ДАННЫЕ НА 2012 г. (стандартное пополнение)
77Я6 "Воронеж-М"
77Я6-ДМ "Воронеж-ДМ"
77Я6-ВП "Воронеж-ВП"
РЛС дальнего обнаружения системы предупреждения о ракетном нападении (СПРН) и контроля космического пространства высокой заводской готовности. Исследования возможности построения РЛС СПРН высокой заводской готовности начаты НИИДАР в конце 1970-х годов. В ходе этих работ НИИДАР на базе разработок Миннефтегаза СССР разработал, испытал и передал в серийное производство унифицированный контейнер-аппаратурный бокс, удовлетворявший требованиям заказчика и имевший ряд модификаций. Впервые создание РЛС с использованием технологии высокой заводской готовности предложено НИИДАР при разработке РЛС дальнего обнаружения "Селенга" в 1986 г.
Первая модель - РЛС метрового диапазона 77Я6 «Воронеж-М» - разработана ОАО РТИ им.акад.А.Л.Минца (г.Москва), главный конструктор - В.И.Карасев. Станция 77Я6-ДМ «Воронеж-ДМ» разработана ОАО «НПК НИИДАР» (бывшее НИИ ДАльней Радиосвязи, г.Москва) при участии ОАО РТИ им.акад.А.Л.Минца, главный конструктор - С.Д.Сапрыкин. Третья модель - 77Я6-ВП «Воронеж-ВП» - так же разработана «РТИ им.акад.А.Л.Минца». Первая станция "Воронеж-М" в п.Лехтуси (Ленинградская область) начала возводиться НПП "Пирамида" (г.Санкт-Петербург) в мае 2005 г. и заступила на опытно-боевое дежурство в декабре 2006 г. РЛС СПРН полностью принята на вооружение и заступила на штатное боевое дежурство в 2009 г.
Головная станция дециметрового диапазона 77Я6-ДМ "Воронеж-ДМ" в Армавире запущена в работу в 2008 г. и поставлена на штатное боевое дежурство 26.02.2009 г. Успешное испытание ОАО «НПК НИИДАР» в рамках темы ОКР «Республика-П» головного изделия 77Я6-ДМ в Армавире позволило перейти к серийному производству РЛС 77Я6-ДМ. Эксплуатант - космические войска ВС России, с 1 декабря 2011 г. войска Воздушно-Космической Обороны. По состоянию на 2011-2012 г.г. серийное производство РЛС ведет Саранский телевизионный завод (http://www.mil.ru).
 РЛС СПРН 77Я6-ДМ около п.Пионерский в Калининградской области, аэродром Дунаевка, 28.11.2011 г. (автор фото - Вадим Савицкий, http://www.mil.ru).  РЛС СПРН 77Я6-ДМ "Воронеж-ДМ" в Армавире, на фото видно оба блока РЛС ( http://www.rtisystems.ru).  РЛС СПРН 77Я6 "Воронеж-М", объект 4524, п.Лехтуси, Ленинградская область, 08.08.2009 г. (фото из архива RussianArms.Ru, http://fotki.yandex.ru). | | | | | | | | ДАННЫЕ НА 2012 г. (требуется пополнение)
"Сбор-1"
"Сбор-1М"
Мобильный комплекс определения координат наземных радиотехнических средств. Комплекс разработан ОАО «НИИ «Вектор» (г. Санкт-Петербург). По состоянию на 2011 г. комплекс или состоит на вооружение ВС России или проходит испытания.
Комплекс "Сбор-1" предназначен для решения следующих задач:
- поиск и обнаружение источников радиоизлучения (ИРИ) в секторе 360 град. во всем частотном диапазоне сигналов;
- анализ обнаруженных сигналов;
- определение типа ИРИ;
- определение местоположения ИРИ;
- сопровождение источников радиоизлучения, находящихся в зоне обзора;
- формирование, регистрация и передача информации об ИРИ внешнему потребителю.
| | | | | | | ДАННЫЕ НА 2012 г. (стандартное пополнение)
1Л13 / П-18М "Небо-СВ" - BOX SPRING
1Л13-3 "Небо-СВ" - BOX SPRING
Двухкоординатная РЛС дежурного режима метрового диапазона. Постановлением СМ СССР в начале 1975 г. была задана ОКР "Небо", целью которой была разработка двух унифицированных трехкоординатных РЛС метрового диапазона волн для войск ПВО в транспортабельном исполнении (РЛС 55Ж6) и для Сухопутных войск в мобильном исполнении (1Л13 "Небо-СВ"). В том же 1975 г. вышло еще одно Постановление СМ СССР, в котором ОКР "Небо" была включена в перечень важнейших работ пятилетки. Разработка РЛС 1Л13 велась горьковским НИИРТ Минрадиопрома СССР (г.Горький, ныне - Нижний Новгород, ННИИРТ), главный конструктор - И.Г.Крылов. Серийное производство РЛС велось Горьковским телевизионным заводом (АО "Нител", г.Нижний Новгород). В 1986 г. станция была принята на вооружение войск ПВО СВ, Войск ПВО и ВВС, велось обучение строевых офицеров (ист. - Форум радиотехнических войск).
РЛС является мобильной когерентно-импульсной РЛС кругового обзора. РЛС предназначена для обнаружения, опознавания воздушных целей и выдачи их координат (дальности и азимута) на сопрягаемые с РЛС пункты обработки радиолокационной информации (пункты управления) радиолокационеных рот (постов) ПОРИ-П1 из состава радиотехнических бригад и батальонов и командных пунктов зенитных ракетных бригад войск ПВО Сухопутных Войск. Предполагалось также использовать эту станцию в ВВС и в Войсках ПВО страны. В состав комплекса РЛС 1Л13 входят:
- антенно-поворотное устройство на автомобильной платформе (базовый вариант - шасси "Урал");
- антенный пост на автомобильной платформе (базовый вариант - шасси "Урал");
- электростанция ЭД2хЗО-Т230П-ЗРА на автомобильной платформе (автомобиль КамАз);
- наземный радиолокационный запросчик на автомобильном прицепе АПУ.
Наименование П-18М соотносится с моделью РЛС 1Л13 и встречается в части источников.
| | | | | | | ДАННЫЕ НА 2012 г. (стандартное пополнение)
55Ж6 / 55Ж6-1 "Небо" - TALL RACK
Трехкоординатная РЛС обнаружения и сопровождения воздушных объектов метрового диапазона. Постановлением СМ СССР в начале 1975 г. была задана ОКР "Небо", целью которой была разработка двух унифицированных трехкоординатных РЛС метрового диапазона волн для войск ПВО в транспортабельном исполнении (РЛС 55Ж6) и для Сухопутных войск в мобильном исполнении (1Л13 "Небо-СВ"). В том же 1975 г. вышло еще одно Постановление СМ СССР, в котором ОКР "Небо" была включена в перечень важнейших работ пятилетки). Наряду с ОКР была задана НИР "Угол" по исследованию возможности создания в метровом диапазоне волн трехкоординатной РЛС. Разработка РЛС 55Ж6 в рамках ОКР "Небо" велась горьковским НИИРТ (г.Горький, ныне - Нижний Новгород, ННИИРТ) в 1982 г., главный конструктор - Александр Зачепицкий. За разработку РЛС коллектив НИИРТ удостоен Государственной премии СССР. Производилась РЛС Горьковский телевизионным заводом (АО "Нител", г.Нижний Новгород).
РЛС предназначена для обнаружения, опознавания, измерения трех координат и сопровождения воздушных целей, включая самолеты, изготовленные по технологии "стелс". Применяется в войсках ПВО в составе АСУ или автономно.
| | | | | | | ДАННЫЕ НА 2012 г. (стандартное пополнение)
67Н6 "Гамма-Д"
67Н6Е "Гамма-ДЕ"
Трехкоординатная обзорная РЛС дециметрового диапазона. Разработка блочно-модульной твердотельной РЛС средних и больших высот "Гамма" с активной ФАР начата Всероссийским НИИРТ в виде программы НИР в 1981 г. С целью уменьшения массо-габаритных характеристик РЛС выбран тип антенны - АФАР (активная на передачу и полуактивная на прием) с суммированием мощности многих генераторов (1024) в пространстве, а не внутри станции, как это было сделано у американской РЛС с ФАР AN/TPS-59. РЛС принята на вооружение в 1993 г. По состоянию на 2007 г. РЛС якобы находится в серийном производстве (не подтверждено). Уровень производимой элементной базы, технологии разработок микропроцессоров и спецвычислителей в 1990-е годы не позволил разработчикам ВНИИРТ выйти на уровень ТЗ, заложенных заказчиком. Экспериментальный образец РЛС "Гамма-Д" после испытаний был отправлен на доработки (ист. - Дубов Г.). ТТХ РЛС "Гамма-ДЕ" приводятся из источников 2007 г. и позже.
РЛС предназначена для эффективного обнаружения, опознавания, определения координат и сопровождения широкого класса современных и перспективных средств воздушного нападения в условиях сильного радиоэлектронного противодействия, а также получения информации с борта самолета оборудованного ответчиком в кодах ИКАО. Предполагалось использование РЛС в автоматизированных и неавтоматизированных системах управления ВВС и ПВО, а также в качестве трассового радиолокационного комплекса центров системы организации воздушного движения. РЛС полностью автоматизирована, обладает высокой степенью адаптивности к помехово-целевой обстановке, оснащена аппаратурой автоматического контроля и дальности, автоматической системой пожарной сигнализации и пожаротушения, другими сервисными устройствами.
| | | | | | | | | ДАННЫЕ НА 2012 г. (стандартное пополнение)
55Ж6У "Небо-У" - TALL RACK
55Ж6УЕ "Небо-УЕ" - TALL RACK
55Ж6М "Небо-М"
55Ж6УМ
Трехкоординатная РЛС обнаружения и сопровождения воздушных объектов метрового диапазона. Разработка РЛС 55Ж6У по теме ОКР "Небо-У" начата НИИРТ (г.Горький, ныне - Нижний Новгород, ННИИРТ) в 1986 г. по решению ВПК при СМ СССР и завершена в 1992 г. Главный конструктор РЛС - Александр Зачепицкий. Серийное производство организовано на базе ННИИРТ в 1994 г., первая серийная РЛС выпущена опытным производством ННИИРТ в 1995 г. В 2003 г. создатели РЛС "Небо-У" удостоены Государственной премии России. В 2006-2008 г.г. РЛС серийно производится и поставляется в войска ПВО. В октябре 2009 г. успешно завершены квалификационные испытания РЛС "Небо-У", выдано положительное заключение о возможности серийного производства. В 2009-2010 г.г. велись работы по развертыванию РЛС на позициях ПВО. Согласно годовым отчетам ННИИРТ в 2009 и 2010 г.г. серийное производство РЛС уже не велось, велось серийное производство отдельных составных частей РЛС.
РЛС предназначена для обнаружения, измерения координат и сопровождения воздушных целей разных классов - самолетов, крылатых и управляемых ракет, малоразмерных гиперзвуковых, баллистических, малозаметных с использованием технологии stealth. В том числе в автоматическом режиме и при работе как автономно так и в составе АСУ соединений ПВО. РЛС обеспечивает распознавание классов целей, определение государственной принадлежности воздушных объектов, пеленгацию постановщиков активных помех. При сопряжении с вторичным радиолокатором РЛС может использоваться в качестве трассового локатора для управления воздушным движением.
В некоторых источниках и в проспектах с выставок РЛС носит название "Небо-УЕ". Возможно имеется ввиду "Небо-УЭ" - экспортный вариант РЛС.
| | | | | | | | ДАННЫЕ НА 2012 г. (требуется пополнение)
"Инфауна"
Комплекс радиоразведки и радиоподавления для подразделений ВДВ. Разработка комплекса начата в 2005 г. и завершена в 2009 г. В работе над проектом приняли участие предприятия Москвы, Воронежа и Санкт-Петербурга, головная организация - концерн «Созвездие», главный конструктор - М.Л.Артемов. В 2009 г. планировалось завершить заводские испытания комплекса, серийное производство планировалось начать в 2010 г. В итоге к осени 2010 г. завершены государственные испытания комплекса и до конца 2010 г. планировалось иначать серийное производство с перспективой выйти на массовую серию в 2011 г. В течение 2011 г. в межвидовом учебном центре подготовки специалистов и частей РЭБ ВС России подготовлены и допущены к эксплуатации первые два экипажа комплексов радиоразведки и радиоподавления «Инфауна». 16.01.2012 г. официально сообщено о получении ВДВ первых 4 комплексов "Инфауна". Комплексы поступили на вооружение частей РЭБ Свирской воздушно-десантной дивизии (Иваново, ЗВО) и подразделений РЭБ десантно-штурмового (горного) соединения ВДВ (Новороссийск, ЮВО).
| | | | | | | | ДАННЫЕ НА 2011 г. (стандартное пополнение)
1Л222 "Автобаза"
Комплекс исполнительной радио-технической разведки - компонент мобильного комплекса РЭБ со станциями постановки помех СПН-2 / СПН-4. Основное назначение комплекса разведки - пассивное обнаружение излучающих РЛС, в том числе, импульсных авиационных РЛС бокового обзора, РЛС управления оружием и обеспечения полетов на малых высотах и выдача на автоматизированный пункт управления угловых координат работающих РЛС (азимут, угол места), класс РЛС, номер частотного диапазона согласно литерности станций постановки помех СПН-2 или СПН-4.
| | | | | | | | ДАННЫЕ НА 2011 г. (стандартное пополнение)
1Л219 "Зоопарк" / "Зоопарк-1"
1Л219М "Зоопарк-1" / "Зоопарк-1М"
Радиолокационный артиллерийский разведывательный комплекс. Разработка комплекса для замены артиллерийского радиолокационного комплекса АРК-1 1РЛ239 "Рысь" Постановлением СМ СССР от 05.07.1981 г. поручена НИИ "Стрела" (г.Тула). Планировалось завершить разработку и принять комплекс на вооружение до 1991 г. Соисполнители НИИ "Стрела": тульский завод "Арсенал" (изготовление опытных образцов комплекса), саратовское ПО "Тантал" (МЭП СССР, разработка дискретного фазовращателя), ОКБ ЭП НПО "Светлана" (МЭП СССР), НПП «Исток» из г.Фрязино (МЭП СССР, разработка СВЧ-приборов), электромеханический завод им.Владимира Ильича г.Москва (МЭТП СССР, разработка генератора отбора мощности). Приказом 2-го Главного Управления Минрадиопрома СССР главным конструктором назначен директор НИИ "Стрела" В.И.Симачев, зам.главного конструктора - М.А.Ромм. Ведущие заместители главного конструктора - по схемо-технической части - Барабанщиков В.Ф., по конструкторской части - Мосьяков Ю.М., по технологической части - Соломенцев А.Д., по математическому и программному обеспечению - Водилов В.В. Эскизный проект комплекса «Зоопарк-1» разработан в 1983 г., технический проект - в 1984 г.
В рамках унификации ряда систем комплексов «Зоопарк-1» и «Зоопарк-2» приказом Минрадиопрома СССР за ОКБ ПО «Искра» закреплялась разработка обнаружителя, цифрового устройства первичной обработки информации, задающего генератора и формирователя ФКМ сигнала в микроэлектронном исполнении. В НИИ «Стрела» велась разработка электромеханического планшета отображения информации на топографической карте, разработка алгоритмов экстраполяции траекторий. К концу 1986 г. разработка конструкторской документации завершена. 19 июня 1986 г. Постановлением СМ СССР предусматривалось создание более сложного комплекса, в состав которого, как составная часть, должен был входить комплекс «Зоопарк-1». Это привело к изменению ТТТ на комплекс «Зоопарк-1» и необходимости переработки ряда составных частей, разработки новых СВЧ-приборов. В этой связи опытный образец комплекса 1Л219 «Зоопарк-1» был отправлен на предварительные испытания только в октябре 1988 г.
 Машина радиолокационного комплекса 1Л219 "Зоопарк" (фото впервые опубликовано в начале 1990-х годов в журнале "Техника и вооружение", http://talks.guns.ru).  Машина радиолокационного комплекса 1Л219М "Зоопарк-1" ( http://www.vektor.ru). | | | | | | | Радиолокация - это очень просто
Автор - Пешеход, 2011 г.
Источник - http://www.avanturist.org
Точный адрес статьи и обсуждения - http://www.avanturist.org/forum/index.php/topic,1378.0.html
Давайте сначала разберемся с дальностью. Есть некий излучатель электромагнитных колебаний. Если он ненаправленный, то волна распространяется в виде сферы. Тогда плотность потока радиоволны на интересующей нас дальности будет равна мощности источника, деленной на площадь сферы радиусом, равным заданной дальности. Или иными словами, пропорциональна мощности, деленной на квадрат дальности. Если антенна не является ненаправленной, а преимущественно излучает в некотором, интересующем нас направлении, то значение плотности потока нужно умножить на коэффициент усиления антенны. На некоторой дальности и некотором направлении преимущественного излучения объявилась цель. Её отражающая способность определяется понятием ЭПР, эффективная поверхность рассеяния. Мощность, отраженная в обратном направлении будет равна плотности потока, умноженной на ЭПР. И процесс покатится в сторону излучателя по точно такому же закону. Коэффициент усиления антенны – совершенно одинаковая характеристика как на излучение, так и на прием. Тогда мощность на выходе антенны будет пропорциональна произведению мощности излучения, ЭПР цели, квадрату коэффициента усиления антенны и обратно пропорциональна четвертой степени дальности. Для уверенного обнаружения сигнала на фоне собственных шумов, минимальная мощность на входе приемника должна быть порядка мощности собственных шумов приемника. Преобразуя это равенство относительно дальности, имеем – дальность обнаружения цели активной РЛС с пассивным ответом прямо пропорционально корню четвертой степени из произведения отношения средней мощности передатчика к чувствительности приемника, квадрата коэффициента усиления антенны и ЭПР цели. Отношение мощности к чувствительности называют энергетическим потенциалом РЛС. Еще из этого уравнения можно увидеть, что качественные показатели антенны очень сильно влияют на дальность РЛС.

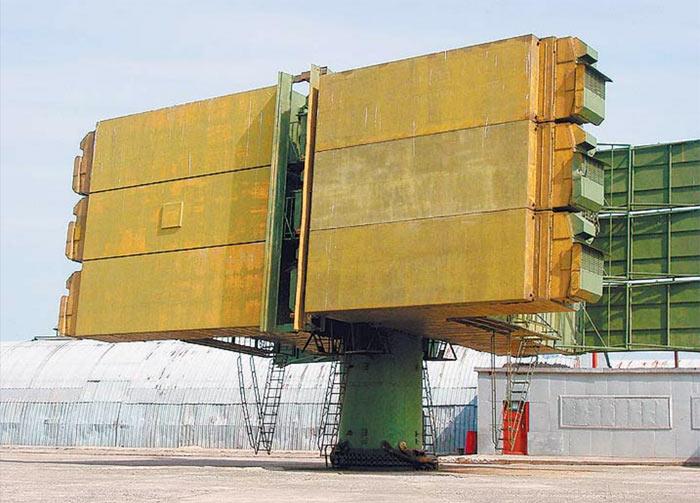

 РЛС с ФАР РСН-225 / FLAT TWIN (фото из архива ВПК, Дементьев Г. СМУ-304 - ГПТП "Гранит" - ОАО "ГНПО "Гранит". // Военно-промышленный курьер. №7 / 2007 г.). | | | | | | | | ДАННЫЕ НА 2011 г. (стандартное пополнение)
1Л220 "Зоопарк-2"
1Л220У / 1Л220У-КС "Зоопарк-2" (Украина)
Радиолокационный артиллерийский разведывательный комплекс. Разработка комплекса поручена запорожскому НПО "Искра" Постановлением СМ СССР от 05.07.1981 г. Комплекс создавался как радиолокационный разведывательный комплекс повышенной дальности (по сравнению с комплексом "Зоопарк-1").
