Комплекс "Корнет-Д" / "Корнет-ЭМ"
Ракеты 9М133ФМ-3 / 9М133ФМ / 9М133М-2


Противотанковый ракетный комплекс / многоцелевой ракетный комплекс. Разработан КБ Приборостроения (далее - КБП, г.Тула), главный конструктор направления - Лев Захаров. Испытания комплекса проведены в 2011 г. На официальном сайте КБП комплекс носит наименование "Корнет-ЭМ", в СМИ - "Корнет-Д". По неподтвержденной официально информации наименование для комплекса в ВС России - "Корнет-Д", экспортный вариант - "Корнет-ЭМ". По умолчанию приведены данные комплекса с ракетой 9М133ФМ-3.


Боевая машина ПТРК "Корнет-Д" / "Корнет-ЭМ" на экспозиции авиасалона МАКС-2011, Раменское, 16.08.2011 г. (http://militaryrussia.ru/forum/).

Пусковая установка - боевая машина комплекса на шасси "Тигр" (опытный образец - ГАЗ-233036). На боевой машине установлено две автоматические выдвигаемые пусковые установки с прицельными системами на 4 контейнера с ПТУРами каждая. По желанию заказчика на боевой машине может быть установлена одна пусковая установка на 4 ракеты.
Боекомплект комплекса - 8 боеготовых  ПТУР, всего 16 ПТУР
Время перевода из походного положения в боевое -  7 сек
Грузоподъемность боевой машины:
- 800 кг (1 пусковая установка)
- 1200 кг (2 пусковых установки)

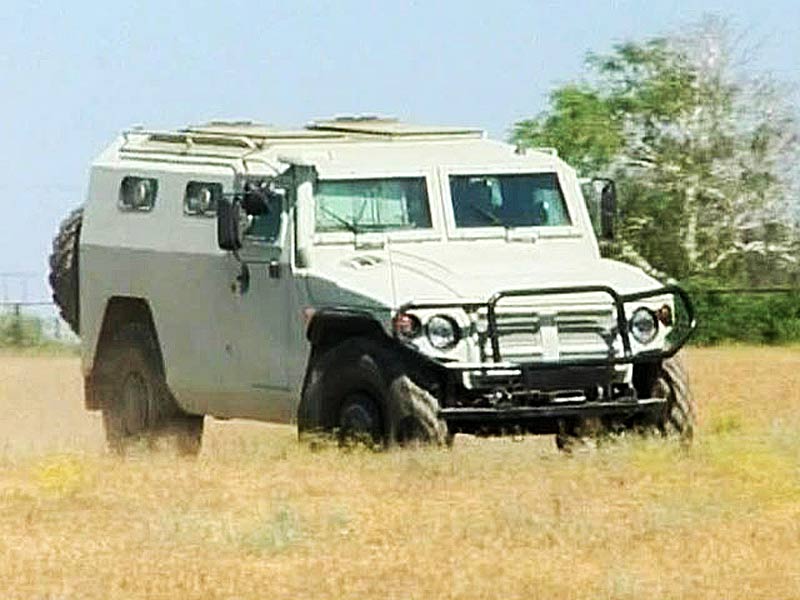

Боевая машина ПТРК "Корнет-ЭМ" / "Корнет-Д" в боевом (выдвинута одна из двух пусковых установок) и походном положениях, 2011 г. (http://nnm.ru).


Боевая машина ПТРК "Корнет-ЭМ" в боевом (http://www.kbptula.ru).

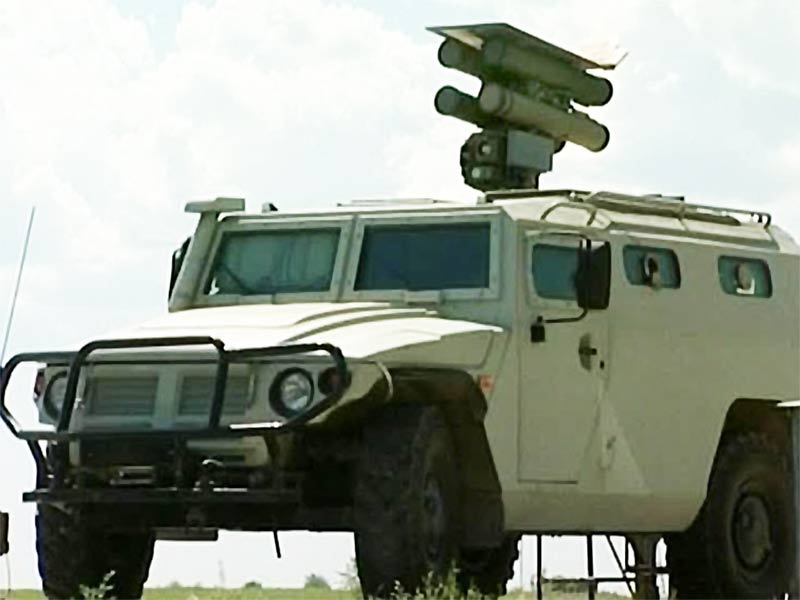

Боевая машина комплекса "Корнет-Д". Вероятно, первый опытный образец. (ТВ-программа, http://www.youtube.com).

Автоматическая выдвигаемая пусковая установка на 4 ракеты.
Масса модуля - 67.5 кг
Углы наведения:
     - по горизонту - +- 180 град.
     - по вертикали - от -5 до +30 град
Угловая скорость наведения - до 20 град/с
Поля зрения телетепловизионного прицела:
    - широкопольный телевизионный канал - 4 х 4 град
    - узкопольный телевизионный канал - 1 х 1 град
    - обзорный канал дальномера - 15 x 20 град
    - широкопольный тепловизионный канал - 5,9 x 7,3 град
    - узкопольный тепловизионный канал - 1,9 x 2,4 граб
Диапазон измеряемых дальностей - 200-15000 м
Ошибка сопровождения СКО на 10 км - 0,3 м



Автоматическая пусковая установка комплекса "Корнет-ЭМ" / "Корнет-Д" (http://www.kbptula.ru).
Цифрами обозначены: 1 - ПТУР в ТПК; 2 - телетепловизионный прицел; 3 - интегрированная управляющая система с автоматом сопровождения цели; 4 - направляющие для ТПК с ракетами; 5 - стойка и приводами вертикального и горизонтального наведения; 6 - механизм подъема и опускания пусковой установки.

Система управления и наведение - наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера (ракета 9М133ФМ-3). Используется прицельная оптико-электронная система с телетепловизионным прицелом с телевизионными камерами высокого разрешения и тепловизором третьего поколения, встроенным лазерным дальномером и лазерным каналом наведения ракет, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Возможно управления пусками ракет с пусковой установки  с пульта дистанционного управления с расстояния до 50 м.

Комплекс одновременно может обстреливать 2 цели.
Комплекс может в одном луче с одной ПУ по одной цели стрелять двумя ракетами.


Пульт управления ПТРК "Корнет-Д" (ТВ-программа, http://www.youtube.com).

Ракеты ПТРК: в составе комплекса могут использоваться три типа ракет - 9М133ФМ-3 / 9М133ФМ / 9М133М-2


Ракеты комплекса "Корнет-ЭМ" / "Корнет-Д" (http://www.kbptula.ru).

  9М133ФМ-3 9М133ФМ / 9М133М-2
Двигатель РДТТ увеличенной тяги, размещен после БЧ РДТТ, размещен перед БЧ

Длина ТПК 1211 мм 1211 мм
Масса с ТПК 33 кг 31 кг

Дальность действия 150-10000 м 150-8000 м
Бронепробиваемость   1100-1300 мм (кумулятивная БЧ)
Скорость полета максимальная 320 м/с 300 м/с

Типы БЧ фугасная термобарическая / кумулятивная
Тротиловый эквивалент БЧ 7 кг 10 кг (термобарическая)
Взрыватели контактный
неконтактный
контактный-неконтактный / контактный

Зона поражения воздушных целей ракетой 9М133ФМ-3 комплекса "Корнет-ЭМ":

Радиус поражения воздушной цели (ракета 9М133ФМ-3) - не менее 3 м

Модификации:
Комплекс "Корнет-Д" - результат глубокой модернизации ПТРК "Корнет".

Комплекс "Корнет-ЭМ" - экспортный вариант ПТРК "Корнет-М".


Статус: Россия
- 2011 г. 07 августа - согласно сообщениям СМИ проведены полевые испытания ПТРК "Конкурс-Д".

Источники:
КБП, корпоративный сайт http://www.kbptula.ru, 2011 г.
